SGS-61型PLC可编程控制实验装置（卧式）(PLC可编程实验室设备) 发布时间：2017-05-12

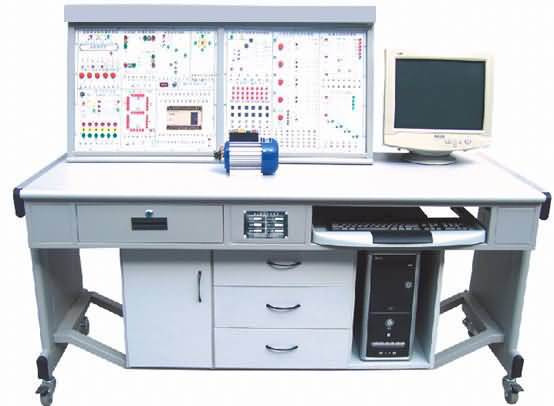

PLC可编程实验室设备 SGS-61型PLC可编程控制实验装置（卧式）一、概述 “SGS-61型PLC可编程控制实验装置（卧式）”是专为目前我国各院校开设的“可编程控制器技术”、“可编程控制器及其应用”课程配套设计的。可编逻辑控制器、通信编程器、GX Developer7.0编程软件、MCGS V5.5工控组态软件、仿真教学软件、模拟控制实验板、实物等于一体，可直观地进行PLC的基本指令练习、多个PLC应用的模拟实验及实物实验，同时也为高层次的设计开发实验提供良好的条件。为了结合教学要求，设计过程中参考了国内多种教材，从中精选出最具典型性的实验项目，配套三相鼠笼异步电机。二、特点 1、可靠性、灵活性强提供实验所需的+24V直流电源，设计时将容易损坏的功能及对学生没有技能要求的线路直接接好，保证设备的可靠性。设有过压保护电路，当电源电压超过了主机所能承受的范围，即自动报警并切断电源，使主机不会因承受过高的电源电压而导致损坏。还设有电流型漏电保护器充分保证人身安全。学生可充分利用面板上的资源进行实验，灵活方便。 2、直观性强面板布局合理、图线清晰分明，板上印有必需的文字说明，在保证接线正确、编制程序无误的情况下，只要细心地操作，就能形象、直观地显示程序执行的过程和结果，从而检验编程的正确性。 3、采用先进、易用的PLC 配备日本三菱FX1N-40MR型可编程控制器（用户也可选择其他品牌控制器，价格另仪）。 4、组态棒图教学采用MCGS工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。三、技术性能 1、输入电源：三相四线～380V±10% 50Hz 2、工作环境：温度-10℃～+40℃相对湿度<85%(25℃) 海拔＜4000m 3、装置容量：＜250VA 4、重量：80Kg 5、外形尺寸：117×73×130cm3 四、基本实验项目 1．可编程控制器的基本指令编程练习 2．LED数码显示控制 3．装配流水线的模拟控制 4．天塔之光模拟控制 5．步进电机运动控制（实物） 6．直线运动控制系统 7．运料小车控制模拟 8．十字路口交通灯控制 9．四层电梯控制系统的模拟 10．三相鼠笼式异步电动机点动控制和自锁控制（实物） 11．三相鼠笼式异步电动机联锁正反转控制（实物） 12．三相鼠笼式异步电动机带延时正反转控制（实物） 13．三相鼠笼式异步电动机星/三角（Y/△）换接起动控制（实物） 14．水塔水位的控制模拟 15．装配流水线的模拟控制 16．液体混合装置控制的模拟 17．机械手动作的模拟 18．传送带的模拟 19．自动配料系统控制的模拟 20．轧钢机控制系统模拟 21．邮件分拣系统模拟 22．自动售货机的模拟控制 23．加工中心的模拟控制MCGS组态棒图实验教学 24．利用已编辑好的组态棒图，对以上任何实验进行动态跟踪实验教学。 25．针对实验项目的具体要求，学生自行编辑组态棒图，进行教学实验。相关产品 SGS-04C 网络型PLC可编程控制器、变频调速、电气控制及微机接口与微机应用综合实验装置 SGS-52C PLC可编程控制系统、微机接口及微机应用综合实验装置 SGS-62型网络型PLC可编程控制实验装置(卧式) SGS-61型PLC可编程控制实验装置（卧式） SGS-54B 网络型PLC可编程控制器、变频调速、电气控制及单片机实 SGS-54A 网络型PLC可编程控制器、变频调速及电气控制实验装置 SGS--53 网络型PLC可编程控制器实验装置 SGS-53C 网络型PLC可编程控制器、微机接口及微机应用综合实验装 SGS-53B 网络型PLC可编程控制器、单片机开发系统、自动控制原理 SGS-53A 网络型PLC可编程控制及单片机实验开发系统综合实验装置 SGS-52D PLC可编程控制器、变频调速综合实验装置（网络型） SGS-52B PLC可编程控制、单片机开发系统、自动控制原理综合实验 SGS-52A PLC可编程控制实验及单片机开发系统综合实验装置 SGS-52 PLC可编程实验室设备友情提示：您只要致电：021-56355661 15901901049 我们可以帮您推荐符合您要求的科教设备相关产品每一款朔光科教的产品，都只愿为您创造实用的科教装备及满意的客户体验和服务如果您需要详细的技术参数和资料，您可以自行登陆我们的官网 www.shsgo.com获取和查阅
