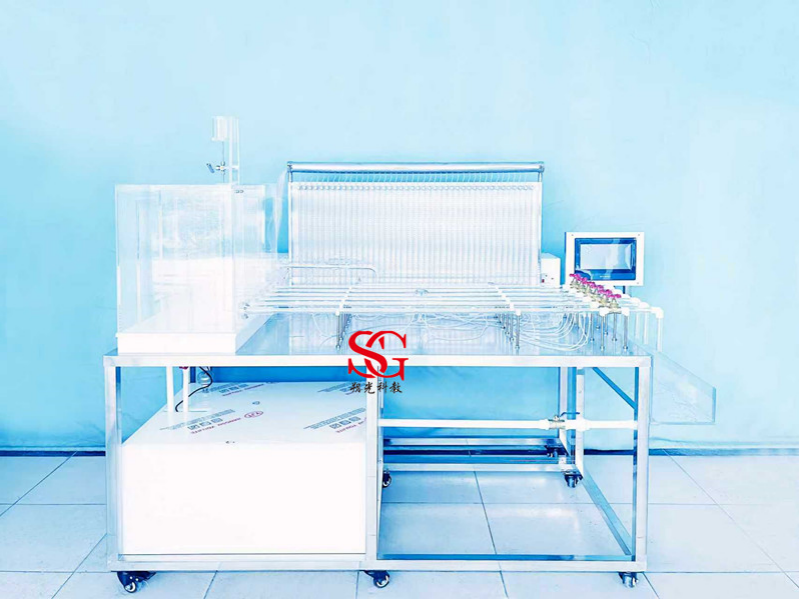

数字型流体力学综合实验装置，流体力学综合实验装置
发布时间：2026-03-09 |
一.实验目的
通过本实验熟悉流体力学实验的操作流程。该实验台可测定：
1.沿程阻力系数测定实验。2.局部阻力系数测定实验（突扩、突缩实验）。3.雷诺实验（有机玻璃管内流体流态变化）。4.伯努利方程实验。5.文丘里流量计测流量系数实验。6.孔板流量计测流量系数实验。7.毕托管流量计测流量系数实验。
二.技术指标
1.装置工作环境：常温、常压下运行。
2.实验所用的流体--水为自循环设计，水压稳定波动小，精确度：±5。
3.工作电源：电压AC220V±10%、50Hz，单相三线制，功率≤450w。
4.304不锈钢台面、不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5.装置外形尺寸：2012×1100×1600mm。
三.主要配置及参数
1.雷诺管：透明有机玻璃管，总长1250mm、内径φ14mm，下临界雷诺系数：2000-2320之间。
2.沿程阻力管：透明有机玻璃管，总长1250mm、内径φ14mm，两测压点间的距离：800mm。
3.伯努利管：透明有机玻璃管，总长1250mm、内径φ14mm。
4.局部阻力管：透明有机玻璃管，总长1250mm、细管内径φ14mm，粗管内径φ20±0.5mm，管长590mm。
5.文丘里流量计：透明有机玻璃管，总长1250mm、内径φ14mm、最窄处内直径φ8mm，长120mm，可进行流量系数校核和阀门实验。
6.孔板流量计：透明有机玻璃管，总长1250mm、内径φ14mm、最窄处内直径为φ7mm，长55mm，可进行流量系数校核。
7.毕托管流量计：透明有机玻璃管，总长1250mm、内径φ14mm，304不锈钢毕托管，可进行流量系数校核。
8.三重恒压稳流水箱：材质透明有机玻璃、壁厚10mm、尺寸390*740*550mm。
9.回水箱：材质透明有机玻璃、壁厚6mm、尺寸212*800*130mm。
10.示踪剂盒：透明有机玻璃管、壁厚5mm、φ70*75，带上盖。
11.可调式不锈钢示踪剂管路：304不锈钢有色水管路，304不锈钢微调阀。
12.实验用有色指示液：能延时消色，环保，可循环。
13.蓄水箱：材质PP、壁厚10mm、尺寸850*705*400,水箱底板上安装有放空阀，方便将水排净。
14.提升泵：电压220V、功率150W、扬程5.0米、流量6800L/h。
15.测压装置：测压板背板材质304不锈钢板、壁厚0.8mm、打印刻度读数精度1mm；测压管42根、透明有机玻璃管、Φ10*1.5mm。
16.温度传感器1个：温度范围0~100℃，与PLC通过RS485通讯实现数据传输。
17.压差变送器6个：0~4KPa。
18.流量计： 执行标准 GB/T778-2007《封闭满管道中水流量的测量 ，饮用冷水水表和热 水水表 》、JJG162-2009《冷水水表》；可同时显示瞬时流量及累计流量。量程： 2.5m³/h 可测 最小流速 0.003m/s，标准 Modbus-RTU 协议；
19.控制系统一套：10英寸彩色触摸式液晶显示屏、PLC、模拟量输入模块带RS485通讯端口。
20.数据处理：控制软件-具有动态监控功能；历史数据定时存储，U盘存储功能；采集系统-由PLC模块、RS485模拟量输入模块、压差传感器和温度传感器（带RS485通讯）与上位机触控屏走modbus总线通讯，数据采集抗干扰性强，数据稳定性好。远程控制（选配）：采用云组态的方式实现在WiFi、4G、网关情况下通过手机APP、网页等介质实时监控查询实验数据。
21.透明硅胶管，DN15铜质闸阀，DN25回水铜质截止阀，UPVC回水管若干。
22.电源控制系统：电控箱1只；开关电源；正泰电器：漏电保护器、中间继电器等组成。
|
|
