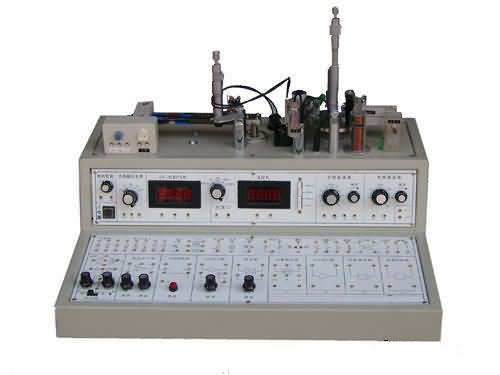

SG-CSY810A传感器系统实验平台说明
发布时间：2025-07-22 |
一、 主机：
由大面板、小面板和顶板。供电电源AC220V，50Hz。额定功率200W。
1、大面板：各类实验电路
2、小面板：
1）各种直流稳压电源和恒流源。
1.6~24V连续可调直流稳压电源。
5V直流稳压电源。
±15V、+5V稳压电源。
AC12V 交流电源
0~20mA连续可调恒流源
2）显示表：
电流表：DC20μA、200μA、20mA 、200mA(量程四档切换)
电压表：DC200mV、2V、20V（量程三档切换）
光照度计：1-1999Lx
转速表：0-9999
3、顶板
顶板：由安装架、支架、滑轨等组成。
二、传感器与器件
光敏电阻（cds 光敏电阻、额定功率：100mW、暗阻≥1MΩ、tr 20mS 、tf 30mS、λp：580nm）
光敏二极管（Vr：20v、I D＜0.1μA、IL：50μA、tr tf ：10ns λp：880nm）
光敏三极管（VCEO：50v、I D＜0.1μA、IL：5mA、tr tf ：15ns λp：880nm)
硅光电池（VOC：300mv、I D＜1×10-8μA、ISC：5μA、λ：300-1000nm、λp：880nm)
反射式光耦（输入：IFM=20mA、VR=5V、VF=1.3V 输出：VCEO=30V、ICEO=0.1μA、VCES=0.4V 传输特性：CTR（%）=5、 tr tf ：5us）
红外热释电探头
光照度计（1～9999lx）
Y型光纤
PSD位置传感器
CCD测径系统（选配）
光栅位移传感器（选配）
普通白炽灯
普通发光二极管
红外发射二极管（VR ：5V、VF：1.4V、IR：10uA、PO：2mw）
半导体激光器（波长：635um、功率1-3mw）
可调速斩光器
三、使用方法
1、实验仪在开机前将电压表量程选择旋钮打到2V档；电流表量程选择旋钮打到200mA档；电压旋钮都逆时针打到底。
2、将AC 220V 10A电源线插头插入市电（AC 220V±5％ 50Hz）插座中，合上主电源开关，数显表显示0000，表示实验台已接通电源。
3、实验前应先阅读示范实验指南，每个实验均应在断开电源的状态下按实验线路接好连接线（实验中用到可调直流电源时，应在该电源调到实验值后再接到实验线路中），检查无误后方可接通电源。通过做示范实验掌握实验方法后再自己组织开发其它实验。
四、仪器维护及故障排除
1、维护
⑴ 防止硬物撞击、划伤实验台面；防止光敏器件探头传感器跌落地面损坏。
⑵ 实验完毕要将传感器及连线全部整理放置好。
2、故障排除
⑴ 开机后数显表都无显示，应查AC 220V电源有否接通；主机箱中的保险丝是否烧断。
五、注意事项
1、实验台总功率为0.2kW，要求AC 220V±5％ 50Hz电源供电，否则会产生信号不稳定甚至损坏仪器。
2、严禁用酒精、有机溶剂或其它具有腐蚀性溶液擦洗主机的面板。
3、严禁将实验仪的电源、信号源输出端与地（⊥）短接，因短接时间长易造成电路故障。
4、实验接线时，应手握实验线插头轻插轻拨，严禁拉扯线体。
5、在更换接线时，应断开电源，只有在确保接线无误后方可接通电源。
6、实验完毕后，请将传感器整理放置好。
7、如果实验台长期未通电使用，在实验前先通电十分钟预热再检查各供电电源输出是否正常。
*如有其他问题请联系我公司*
六、随机附件详见装箱清单
注意：说明书中的组成、配置、参数仅供参考，如有变更，请以实物、装箱单为准。
七、实验仪器尺寸：实验仪器台尺寸为：520×400×350（mm）。 |
|
