充电桩装调测试实训平台：助力新能源汽车教学产业升级
发布时间：2025-06-18 |
随着全球能源结构的转型和环境保护意识的增强，新能源汽车已经成为汽车产业发展的重要趋势。充电桩作为新能源汽车产业链中的关键设施，其性能和可靠性直接影响着新能源汽车的使用体验和市场竞争力。因此，建立一套完善的充电桩装调测试实训平台显得尤为重要。本文将探讨充电桩装调测试实训平台的建设意义、关键技术、应用场景以及未来发展趋势。
一、充电桩装调测试实训平台的建设意义
提升新能源汽车产业的整体水平：充电桩装调测试实训平台是新能源汽车产业链中的重要组成部分，通过模拟真实工作环境，为新能源汽车企业提供专业的技术培训和技能认证，有助于提升整个产业的技术水平和产品质量。
保障新能源汽车的安全运行：充电桩装调测试实训平台能够对充电桩进行严格的测试和校验，确保其在各种工况下都能安全稳定地工作，为新能源汽车用户提供安全可靠的充电服务。
促进新能源汽车市场的拓展：通过实训平台的建设和运营，可以吸引更多的新能源汽车企业和消费者关注和购买新能源汽车，从而推动整个市场的繁荣发展。
二、充电桩装调测试实训平台的关键技术
充电桩硬件设计与开发：充电桩硬件设计需要考虑功率、电压、电流、温度等多个参数，确保充电桩能够在不同工况下稳定工作。同时，还需要采用先进的控制技术和算法，实现对充电桩的精准控制和优化管理。
充电桩软件编程与调试：充电桩的软件系统需要具备友好的用户界面和强大的数据处理能力，以便用户轻松完成充电操作。此外，软件系统还需要具备故障诊断和自愈功能，提高充电桩的可靠性和稳定性。
充电桩装调测试方法与流程：充电桩装调测试方法包括静态测试、动态测试和寿命测试等，需要针对不同的测试项目制定相应的测试方案和流程。同时，还需要采用先进的测试设备和技术手段，确保测试结果的准确性和可靠性。
三、充电桩装调测试实训平台的应用场景
新能源汽车生产企业：充电桩装调测试实训平台可以为新能源汽车生产企业提供专业的技术培训和技能认证，帮助其提高产品研发和生产水平，满足市场需求。
新能源汽车销售和服务企业：充电桩装调测试实训平台可以为新能源汽车销售和服务企业提供技术支持和售后服务，提高客户满意度和品牌影响力。
新能源汽车维修企业：充电桩装调测试实训平台可以为新能源汽车维修企业提供专业的技术培训和技能认证，帮助其提高服务质量和技术水平。
四、充电桩装调测试实训平台的未来发展趋势
智能化与自动化：随着人工智能和物联网技术的发展，充电桩装调测试实训平台将实现更加智能化和自动化的操作和管理，提高测试效率和准确性。
模块化与标准化：充电桩装调测试实训平台将采用模块化设计和标准化流程，便于不同企业之间的合作和交流，推动整个行业的技术进步和发展。
绿色环保与节能：充电桩装调测试实训平台将注重绿色环保和节能降耗的设计，降低运营成本和环境影响，实现可持续发展。
充电桩装调测试实训平台对于新能源汽车产业的发展具有重要意义。通过建设这样的实训平台，可以为新能源汽车企业提供专业的技术培训和技能认证，提高整个产业的技术水平和产品质量。同时，还可以促进新能源汽车市场的拓展和繁荣发展，为社会创造更多的经济价值和社会效益。
一、产品简介

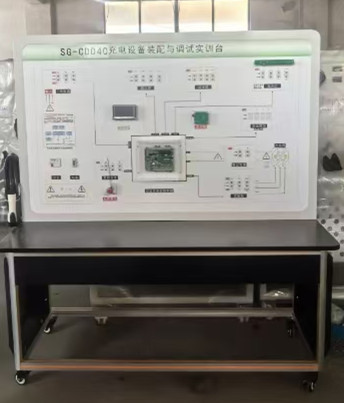

充电设备装配与调试智能实训台，是选用国标7KW交流柜式充电桩和充电桩专用测试负载箱组成，专为培养充电桩装配调试及售后维修技术人员研发，充电桩具有可反复拆卸装配功能，所有配件可进行快速定位、组装、调试，操作简单、效率高、充电桩和充电桩负载装置配合使用，具备充电测试功能，可自动检验装配的正确性，对装配性能进行有效的测试检查，充电桩底部经过强化加固增强稳定性，学员通过充电桩的装配调试练习，掌握交流充电桩核心零部件之间的连接控制关系；培养学员对交流充电桩的装配调试能力以及故障分析和处理能力。符合全国职业院校技能大赛中职组“新能源汽车检测与维修”赛项技术标准、操作规范、工艺流程等进行制作。
二、功能特点
1.充电桩采用柜式结构，下面支架进行加固。
2.充电桩均采用知名厂家配件及电源导线，可保证反复拆装及连线使用。
3.充电桩配有详细的装配与检修操作细则。
4.充电桩配有详细的电路原理图，便于器件连线及查找故障。
5.充电桩完成连线及调试后，充电桩插头连接自身的国标交流充电插座车辆端，即可验证接线的正确性。
6.充电桩有完善的安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷等保护。
7.充电桩正面的人机界面可动态显示实时的充电电压、充电电流、充电电量、充电时间等信息。
8.具有充电、急停按钮开关、连接确认检测、充电开门检测、充电枪锁止、充电温度检测等功能，全方位保证充电安全。
三、充电桩技术参数
1.外形尺寸（mm）：充电桩约750*500*1600（长*宽*高 ），负载箱600*750*960（长*宽*高 ）
2.输入电源：AC220V±15% 50Hz
3.系统支持：在线更新
4.输出额定电压：AC220V±15% 50Hz
输出额定功率：≥7KW
输出额定电流：≥32A
过流保护：≤35.2A
5.过压保护≥264Vac
6.欠压保护≤176Vac
7.漏电保护动作电流 ≤30mA
8.电能表2.0级多功能交流电能表
9.工作环境
温度：-20℃～+50℃
相对湿度：5％～95％
海拔高度：≤1000m
10.防护等级：IP54
11.寿命：≥10000次
12.充电方式：刷卡/APP
13.通讯方式：以太网/4G模块
四、实训项目
1. 了解交流充电桩结构原理。
2. 了解交流充电桩主要零部件功能。
3. 掌握充电桩线束和配件的选用方法。
4. 掌握电源线的选配、冷压接线端子选配和压接工艺。
5. 掌握线束连接正确性的测试方法。
6. 掌握充电桩绝缘阻值的测量方法。
7. 掌握L线和N线的判别方法。
8. 掌握PE接地电阻值测量方法。
9. 掌握漏电保护模块的安装方法。
10. 掌握防雷器模块的安装方法。
11. 掌握电能表的安装方法。
12. 掌握系统的初始设置方法。
13. 掌握充电桩内部保护防护机制和原理。
14. 明确交流充电桩装配调试操作安全注意事项。
15. 掌握充电桩装配调试与维修方法。
16. 掌握交流充电桩充电操作和测试过程
五、基本配置
充电桩桩体，漏电保护开关，交流接触器、电源板、控制板组件、LED灯板、急停开关、LCD显示屏、计量电表、刷卡模块、以太网模块或4G模块（选配）以及充电枪等，配套充电桩负载装置。
六、充电桩负载装置
充电桩负载装置用于检测充电设备装配与调试智能实训台的装配性能是否达到技术要求，检验装配是否正确，能否到达不同等级的充电功率状态，适用于充电设备装配与调试智能实训台技术操作的各种检测要求。
充电桩负载装置设备技术参数
额定输入（电压AC220V），额定输入（功率P≥7.5kW； I≥34A），功率分档（共 6 档，可任意组合使用）、使用情况（最小负载档位为 1A，可实现 1A 到 最大值 之间以 1A 为步进值的分段式连续可调）、负载精度（≤±5 ）、显式方式（显示电压、电流、功率等电参数）、工作电源（单相 AC220V/50HZ）、接线方式（充电枪头可直接插至负载箱使用,枪座安装面板上）、控制方式（面板手动控制，分档设定加载使用空气开关加载）、防护等级（IP20，适合室内使用）、风扇噪音（≤70 分贝）、冷却方式（强制风冷）、工作方式（可以连续工作）、保护功能（过温报警 过温保护 蜂鸣提示等）、机箱构造（尺寸约：宽 600*深 750*高 986mm）、适用环境温度（-10℃～+50℃）、移动方式（采用载重型万向脚轮，前后各 2 只，2 只带锁）。
七、技术指标
1.充电设备：额定输出电压：AC 220V 50HZ；额定功率：7KW；额定输入电压：AC 220V 50HZ；额定输出电流：AC 32A；设备尺寸：约750*500*1600mm。
2.负载箱:功率：7KW；电流：0-32A可调；冷却方式：强制风冷；工作电源；AC 220V 50HZ；额定输入电压：AC 220V 50HZ；设备尺寸;约600*750*960mm.
|
|
