EDA设计技术实验箱：学生EDA课程教学实验的必备工具
发布时间：2025-03-22 |
在当今的数字时代，电子设计自动化（EDA）技术已成为现代电子产品设计的核心技术之一。它涉及使用软件工具来设计、分析、验证和测试电子系统的集成电路（IC）。EDA设计技术实验箱是工科专业学生进行EDA课程教学实验及课程设计的必备工具，它不仅提供了实际操作的平台，还极大地激发了学生的学习兴趣，使他们能够在实践中深入理解EDA技术的精髓。
一、系统概述

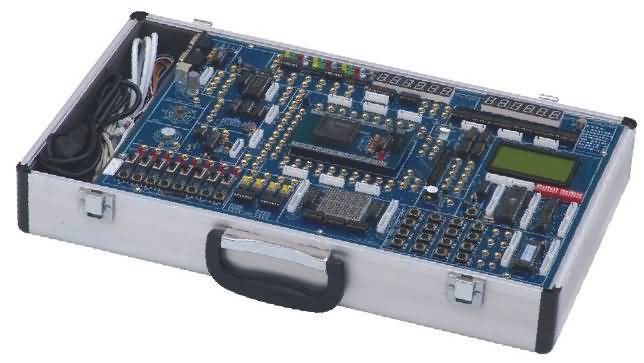

EDA设计技术实验箱主要由四部分组成：可编程逻辑器件（FPGA）部分、外围接口部分、扩展接口部分以及创新设计组件。通过虚实结合的实验方式，配合自主研发的软件平台，实验内容变得更加丰富生动形象。这种设计不仅使学生能够直观地学习EDA技术，还能在实验过程中加强对控制、通信和电子电路等课程的理解。
二、结构特点
1. FPGA核心板：采用ALTERA CycloneIV系列中的EP4C6用户可更换其它核心板；自带SDRAM与FLASH，可用于NIOSII、IP CORE设计。
2. 下载调试模块：板载USB-Blaster，只需一根USB连接线即可进行程序加载调试。
3. 丰富的实验模块：包括基础数字电路实验模块、控制类、接口类和通信类实验模块。
4. 时钟源：提供二个时钟源，四路输出，每路相对独立，频率范围24MHZ—1HZ。
5. 实验导线：以10位排线形式，避免繁琐的单根连接方式。
三、实验项目
1. 基于QUARTUS II图形输入电路的设计：掌握基本的电路图绘制和设计。
2. 基于VHDL格雷码编码器的设计：实现复杂的逻辑功能。
3. 含异步清零和同步使能的加法计数器：理解并实现时序逻辑。
4. 八位七段数码管动态显示电路的设计：提高对动态显示的理解和实践能力。
5. 数控分频器的设计：深入理解数字信号处理。
6. 图形和VHDL混合输入的电路设计：增强综合设计能力。
7. 基本触发器的设计：掌握触发器的工作原理和应用。
8. 可控脉冲发生器的设计：学习如何生成精确控制的脉冲信号。
9. 基于VHDL的抢答器的设计：实践竞赛型电路设计。
10. 基于VHDL的表决器的设计：实现多人投票系统。
11. 正负脉宽调制信号发生器设计：学习PWM波的原理和应用。
12. 矩阵键盘接口电路的设计：掌握键盘接口的设计方法。
13. AUDIO电子音乐实验：体验音频处理的乐趣。
14. 直流电机的测速实验：了解电机控制的基本原理。
15. 步进电机驱动控制：实现精确的电机运动控制。
16. 交通灯控制电路实验：模拟现实场景的应用。
17. PS2接口键盘显示实验：熟悉常用的硬件接口标准。
18. VGA彩条信号发生器的设计：学习视频信号的生成。
19. 数字频率计的设计：测量并显示不同频率的信号。
20. 多功能数字钟的设计：综合应用所学知识，完成一个实用的项目。
21. 电梯控制的设计：模拟真实世界中的控制系统。
22. AD/DA转换实验：掌握模拟信号与数字信号之间的转换技术。
总的来说，EDA设计技术实验箱不仅是工科专业学生的宝贵资源，也是培养创新思维和实践能力的重要工具。通过一系列精心设计的实验项目，学生可以在动手操作中深化理论知识，提升解决实际问题的能力，为未来的职业生涯打下坚实的基础。 |
|
