电工电子技能工作岛：培养未来技术型人才的摇篮
发布时间：2024-10-09 |
在这个快速发展的电子时代，对电工和电子技能人才的需求日益增长。为了适应这一变化，[电工电子技能工作岛]应运而生，旨在为社会培养具备实战经验和创新能力的高技能电工和电子技术人员。
一、电工电子技能工作岛概述
电工电子技能工作岛是一个综合性培训平台，专注于提供全面的电工电子实操训练和理论知识学习。该工作岛配备了先进的教学设施和丰富的实训资源，包括电路设计实验室、电子设备装配车间以及模拟工作环境等。它不仅满足了初学者的学习需求，也为在职工人提供了提升技能的机会。
二、课程设置与教学方法
电工电子技能工作岛的课程覆盖了从基础电子学到高级电路设计的全方位知识体系。课程内容既涉及电工基础知识、电路理论、电气控制，也包含现代电子技术、PLC编程、微控制器应用等领域。此外，还特别强调安全操作规程的培训，确保学员能够在严格遵守安全规范的前提下进行实际操作。
在教学方法上，工作岛采用了理论与实践相结合的方式。通过课堂讲解、视频教程、在线互动等多种方式传授理论知识；同时，安排大量的实验室练习和项目式教学，让学员在实践中巩固和拓展所学知识。
三、实践操作与创新研发
实践是检验真理的唯一标准。在电工电子技能工作岛，学员将有机会参与到真实的工程项目中，从简单的电路板焊接到复杂的系统调试，每一步都是对技能的锤炼。除了基础操作，工作岛还鼓励学员参与创新研发，激发他们的创造力和解决问题的能力。
四、就业前景与职业发展
随着工业自动化和智能制造的推进，电工和电子技术领域的专业人才需求量大增。完成电工电子技能工作岛培训的学员，不仅能够掌握扎实的专业技能，还能获得与行业紧密相关的实际经验。这为他们进入电力、电子制造、自动化控制等行业打下了坚实的基础，并有助于他们在职业生涯中不断进步和发展。
五、结语
综上所述，[电工电子技能工作岛]不仅是一个学习和提升电工电子技能的理想场所，更是连接教育与就业的重要桥梁。它致力于培育出更多具有实战经验和创新精神的技术人才，以满足现代社会对高素质电工和电子技术工作者的需求。未来，随着技术的不断进步，电工电子技能工作岛将继续扮演着推动行业发展的关键角色。
产品简介：
一、产品概述：
电工电子技能工作岛是依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计，围绕典型工作任务确定课程目标，选择课程内容，制定专业教学计划，根据国家职业标准中相关内容，将机电工学结合中有关<模拟电子技术>、<数字电子技术>、 <电工基础>、<电路原理>、<电路与磁路>、<电工学>、<电力电子技术>等通过工作任务的训练有机结合在一起，实现将典型工作任务量化为多各子任务，循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念，遵循教学规律，利用多媒体教学、网络教学及情景化教学的先进手段，将复杂的知识点简单化，深奥的理论点明晰化，贴近实际的企业工作内容与流程，将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一，达到工学结合教学目的。
电工电子技能工作岛采用6边桌设计，实训模块自由组合的新思路，学员可根据实训项目的要求组合成相应的实训电路，完成电工、电子技术的实训，达到“教”、“培”、“考”目的，设备组合简单使用方便布局科学整齐美观，扩展升级容易。同时采用了彩色喷绘新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。
二、技术参数：
1、 工作电源： 三相四线 AC380V±5% 50Hz
2、 安全保护： 漏电保护（动作电流≤30mA），过流保护，熔断器保护
3、 额定功率： 2KW
4、 环境温度： -10℃～40℃
5、 相对湿度： ≤85%
6、 工作台尺寸：2500mm（直径）×775mm（高）、桌面为内切六边形；
7、 电气固定方式：内螺纹胶粒
三、产品结构：

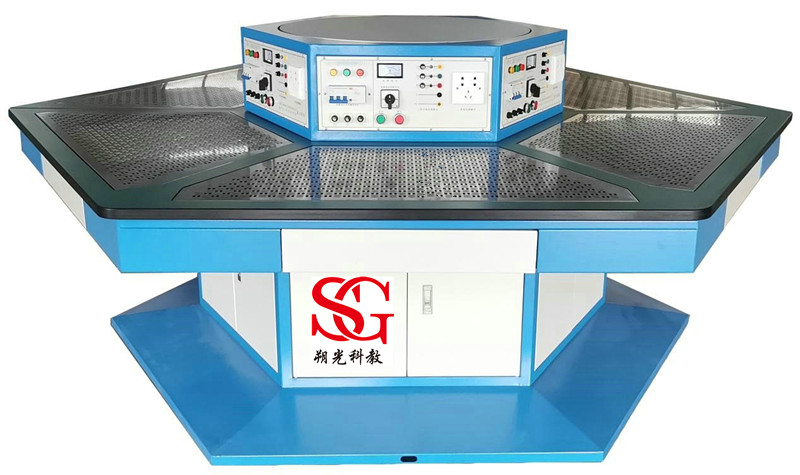

电工电子技能工作岛由六边形工作台、六边形电源控制屏、磁吸式实训模块、磁吸式实训底座等，能同时容纳6名学生在设备上进行操作。
（一）六边形工作台：六边形工作台：桌体采用优质冷轧钢板，经过机械加工成型，整机既坚固耐用，又美观大方。工作台表面喷塑，色彩稳重。工作台六工位设计，每工位设置有双开门式存储柜，工位与工位之间采用圆弧形过渡板连接。桌面为六边形结构，采用30mm厚的实芯理化板非高密度防火板，外表面贴防火板，桌边倒圆弧处理，美观安全。工作台直径为2500mm，高度按人体工程学要求设计，高度为750mm。
（二）六边形电源控制屏：电源控制屏采用六边形结构，与工作台相对应。框架采用优质鞍钢盒装钢板，经过机械加工成型，外表面喷涂彩色环氧聚塑。六个作业面配置有实训电源控制系统，控制面板具有漏电保护、短路保护功能。电源控制屏顶面采用10mm厚的铝框包边，内置有直径为850mm的多角度公共操作平台。每工位电源控制屏功能：
1、电源输入：AC220V±10%50Hz
2、电源输出：
1）提供直流电源输出：-5V/0.2A~+5V/0.2A可调， -12V/0.2A~+12V/0.2A可调，固定电源+12V/1A，-12/1A,+5V/1A，-5V/1A；设有短路保护自动恢复功能；
2）提供交流电源AC15V，AC7.5V，AC0V；
3）信号源（函数发生器）：
幅度连续可调信号源，可输出三角波、方波、正弦波，频率范围10Hz~100KHz；
提供正负输出单次脉冲（脉冲信号发生器）：
提供正负脉冲输出，每按一次输出一个正负脉冲；
4）提供三态逻辑测试笔：
可测量和显示TTL电平的高电平、低电平和高阻态；
3、提供12V/5W灯泡负载一个；
4、提供200欧/2W功率电阻一个；
5、提供12V/1.2W直流电机负载一个；
（三）磁吸式实训模块
提供一套磁吸式电工电子实训模块（所有磁吸式透明创新实训模块储存在特制的磁吸式底板上，便于管理），可以完成直流电路、模拟电子技术、数字电子技术和电子综合应用实训项目。实训模块面板采用PCB板制作而成，器件和信号接口均已引至板上的专用插座，实训模块装有四个强力磁吸盘，与“磁吸式实训基座”配合实训操作。
磁吸式实训模块由透明元件盒及PCB板构成，元件盒是组合式透明元件盒，元件盒单元组采用多元件、典型实训单元电路、典型传感器、通用集成电路插座等制成，可根据实训需要方便地组合成不同的电工电子实训线路；使实训具有开放性和创新性，元件盒体由透明有机工程塑料注塑而成，具有示教功能，使使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用PCB制作而成，表面清爽、符号线路清晰、表面耐磨损、元件更换容易；面板上标志的元件电路符号采用最新国家标准，具有整体结构紧凑、外形美观大方、安装简单、使用保管方便等特点。导线插孔采用防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训时可根据实训内容和技能训练的需要，方便地在“磁吸式实训基座”任意组合实训线路，以完成不同的实训项目等。
★（1）电工基础实训模块
① 电路基础一
模块提供7种常用电阻（功率不小于1W ）；7种实训配套电容；4种常用二极管，包括整流二极管、检波二极管、开关二极管、稳压二极管；3种常用色环电感；两路开关控制电路；NPN、PNP三极管各一个；2路电流方向不同的电流测试插孔；所有器件均配有测试插孔，既可以满足常用元器件的测量实训，又可以组合使用，完成配套的各种实训以及各种创新实训内容。
② 电路原理一
模块上具有电源供电指示及供电单元、基尔霍夫定理、叠加原理、互易定理等实训内容，实训电路通过开关切换即可完成不同实训电路的搭建，同时配有专用的电流插座，方便电流的测量。
③ 电路原理二
模块上具有电源供电指示及供电单元、戴维南定理、诺顿定理、电源等效变换、最大功率传输定理等实训内容，实训电路通过开关切换即可完成不同实训电路的搭建，同时配有专用的电流插座，方便电流的测量。
④ 动态电路一
模块上具有电源供电指示及供电单元、R、L、C特性测试，一阶动态响应，二阶动态响应等实训内容，实训电路通过开关切换即可完成不同实训电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑤ 动态电路二
模块上具有电源供电指示及供电单元、RC串并联选频，RC单、双T选频网络、RLC串联谐振电路等实训内容，实训电路通过开关切换即可完成不同实训电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑥ 有源滤波器
模块上具有电源供电指示及供电单元、二阶有源低通滤波器、二阶有源高通滤波器、二阶有源带通滤波器、二阶有源带阻滤波器四个实训，同时配有专用的测试环，方便波形的测量。
⑦ 电压电流表模块
模块上装有一块直流电压表85C17 30V,一块直流电流表85C17 1A.
（2）模拟电路实训模块
⑧ 晶体管放大电路一
模块上具有电源供电指示及供电单元、晶体管放大单元模块电路，可完成单管放大电路实训、两级放大电路实训、负反馈放大电路实训等试训内容，实训电路通过开关切换即可完成不同实训电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑨ 晶体管放大电路二
模块上具有电源供电指示及供电单元、差分放大电路、场效应管放大电路，可完成场效应管放大电路实训以及差动放大器等实训内容，实训电路通过开关切换即可完成不同实训电路的搭建。同时配有专用的波形测试环，方便波形的测量。
⑩ 波形发生电路
模块上具有电源供电指示及供电单元、波形发生电路，可完成RC正弦波振荡器实训、LC正弦波振荡器等实训内容，实训电路通过开关切换即可完成不同实训电路的搭建。同时配有专用的波形测试环，方便波形的测量。
11 集成运放电路
模块上具有电源供电指示及供电单元和集成功放放大电路实训内容等，同时模块还提供各种实训中所需要的电阻、电容、二极管等常用元器件以满足实训需求。
12 功率放大电路
模块上具有电源供电指示及供电单元、功率放大电路，可完成OTL功率放大电路、集成功率放大电路等实训内容，实训电路通过开关切换即可完成不同实训电路的搭建。同时配有专用的波形测试环，方便波形的测量。
13 直流稳压电源电路
模块上具有电源供电指示及供电单元、整流电路、输入滤波、输出滤波、可调集成稳压、二极管稳压、晶体管串联稳压、晶闸管可控整流、固定集成稳压电路，可完成各种稳压电路实训内容。
（3）数字电路实训模块
① DIP拓展电路一
模板上具有电源供电指示及供电单元、2组14脚锁紧插座，方便扩展使用各种数字芯片，拓展实训内容。
② DIP拓展电路二
模板上具有电源供电指示及供电单元、1组20脚锁紧插座，军品圆孔型直插式IC插座，方便扩展使用各种数字芯片，拓展实训内容。
③ DIP拓展电路三
模板上具有电源供电指示及供电单元、2块400孔面包板，提供16路单排插座转镀金台阶插座电路，方便扩展使用各种数字芯片，自由搭建实训电路，拓展实训内容。
④ 逻辑电平输出电路
模块上具有电源供电指示及供电单元、2组TTL三态输出电路单元（带三色指示灯）、16路TTL电平输出单元（带三色指示灯）、16路带驱动TTL电平指示单元（三色指示灯），提供实训所需各种逻辑电平资源。
⑤ LED显示电路模块
模块上具有电源供电指示及供电单元、共阴数码管单元、共阳数码管单元、8*8LED点阵单元，6组LED数码管及配套驱动显示单元，可在模块上完成各种LED基础显示实训及数字时钟实训。
⑥ 数电选配芯片套件
提供1套实训所需各种数字逻辑芯片，满足常规数字电路实训和学生自行创新实训的需求。
（四）磁吸式实训基座1套：钢质喷塑结构，表面均布与磁吸式实训模块相配套的磁孔，不需螺丝就能方便布置实训模块。
（五）焊接实训套件(1套／台)
1、电子报警器
2、电子门铃电路
3、光控电路
4、光控电路开关
5、航标灯
6、家用台灯调光电路
7、排风扇自动启闭电路
9、温控电路
10、音乐门铃电路试
11、六管超外差式调频收音机
12、LED数字电子钟
13、多路抢答器
（六）★配套电工技术多媒体课件教学系统适应所有的教材，内容丰富并可随意调取。合理地运用多媒体课件教学系统，可以很大程度上减轻老师讲课的工作量。
★1、提供开发单位“电工技术多媒体课件教学系统”著作权证书复印件加盖单位公章；
★2、提供开发单位“授权书”原件并盖公章；
★3、为了教学的统一性要求光伏发电工程技术多媒体课件教学系统与实训装置是同一个生产商！
(包含以下内容):
第1章 直流电路与电路分析方法
第2章 电路的暂态分析
第3章 正弦交流电路
第4章 三相交流电路
第5章 供电与用电
第6章 变压器
第7章 电动机
第8章 电动机控制
第9章 电路的暂态分析
第10章 正弦交流电路
第11章 集成运算放大器
第12章 继电接触器控制系统
第13章 电子电路中的反馈
第14章 半导体器件
第15章 基本放大电路
第16章 直流稳压电源
第17章 电力电子技术
第18章 模拟量和数字量的转换
第19章 交通灯控制系统的设计
第20章 触发器和时序逻辑电路
四、实训项目
1、电工部分
实训一 电位、电压的测定及电路电位图的绘制
实训二 基尔霍夫定律的训证
实训三 叠加原理的训证
实训四 电压源与电流源的等效变换
实训五 戴维南定理和诺顿定理的训证
实训六 最大功率传输条件测定
实训七 受控源VCVS、VCCS、CCVS、CCCS的实训研究
实训八 RC一阶电路的响应测试
实训九 二阶动态电路响应的研究
实训十 R、L、C元件阻抗特性的测定
实训十一 RC选频网络特性测试
实训十二 单双T网络频率特性测试
实训十三 R、L、C串联谐振电路的研究
实训十四 双口网络测试
实训十五 负阻抗变换器
2、模拟电路部分
实训一 常用电子仪器的使用
实训二 单管放大电路的测量
实训三 场效应管放大器
实训四 负反馈放大器
实训五 差动放大器
实训六 集成运放基本运算电路
实训七 集成运放比较器
实训八 集成运算放大器的有源滤波器
实训九 RC正弦波振荡器
实训十 LC正弦波振荡器
实训十一 低频功率放大器（Ⅰ）─OTL 功率放大器
实训十二 低频功率放大器（Ⅱ）─集成功率放大器
实训十三 集成稳压器稳压电源
实训十四 串联型晶体管稳压电源
3、数字电路部分
实训一 数字电路实训基础
实训二 集成逻辑门电路的逻辑功能
实训三 组合逻辑电路的分析
实训四 数据选择器
实训五 小规模组合逻辑电路的设计
实训六 中规模组合逻辑电路的设计
实训七 触发器
实训八 同步时序逻辑电路的分析
实训九 中规模集成时序逻辑器件的应用
实训十 同步时序电路的设计
实训十一 序列信号发生器
实训十二 数字钟
4、焊接实训线路板(1套／台)
实训一 电子报警器的焊接与调试
实训二 电子门铃电路的焊接与调试
实训三 光控电路的焊接与调试
实训四 光控电路开关的焊接与调试
实训五 航标灯的焊接与调试
实训六 家用台灯调光电路的焊接与调试
实训七 排风扇自动启闭电路的焊接与调试
实训八 闪光灯的焊接与调试
实训九 温控电路的焊接与调试
实训十 音乐门铃电路的焊接与调试
实训十一 六管超外差式调频收音机的焊接与调试
实训十二 LED数字电子钟的焊接与调试
实训十三 多路抢答器等实训线路板的焊接与调试
五、电工电子技能岛实训设备配置（每台配置）
|
序号 |
名 称 |
型号与规格 |
数量 |
|
1 |
六边形实训桌 |
|
1台 |
|
2 |
六边形电源控制屏 |
|
1套 |
|
3 |
磁吸式实训模块 |
|
6套 |
|
4 |
磁吸式实训基座 |
|
6套 |
|
5 |
焊接套件 |
|
6套 |
|
6 |
实训指导书 |
|
6本 |
|
|
