一、系统概述

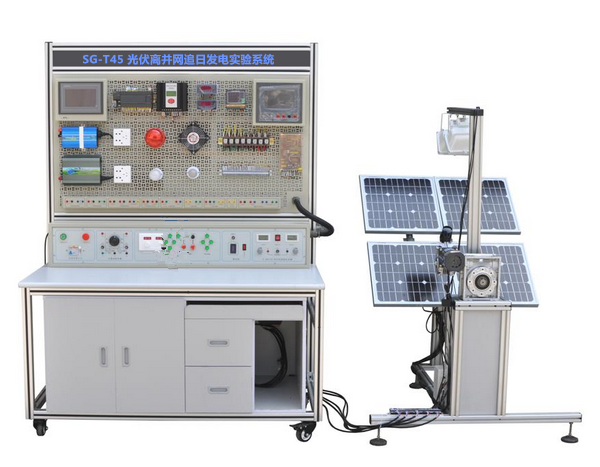

光伏离并网追日发电实验系统主要由光伏装置、逐日系统装置、控制装置（含控制器、逆变器）、仪表与负载单元、监控系统组成。
光伏离并网追日发电实验系统采用模块式结构，各装置和系统具有独立的功能，可以组合成光伏发电实训系统。使用铝合金框架。 二、技术参数：
实训台工作电源：AC220V±10% 50Hz
工作环境：环境温度范围为-20℃～+45℃ 相对湿度＜85%
外形尺寸： 1、实训台：1280mm×600mm×1680mm
2、逐日系统：1050*1400*1640mm

三、各单元介绍
1、 光伏跟踪装置
（1）光伏跟踪装置的组成
光伏跟踪装置系统含PLC控制单元、触摸屏、控制系统。光伏供电装置主要由光伏电池组件、光线传感器、投射灯底座支架等设备与器件组成。
4块光伏电池组件并联组成光伏电池方阵，模拟光源：采用2盏300W的投射灯安装在支架上，采用涡轮蜗杆结构（0-60CM可调）、电压220V、最大功率300W。
（2）光伏发电装置
光伏发电装置主要由4块10W的太阳能光伏板组成，可进行并联连接或者串联连接。其主要参数如下
光伏电池组件的主要参数为：
额定功率  4*20W
开路电压：21.87 V（并联），4*18.00V（串联）
短路电流：4*0.31A（并联），0.28A（串联）
工作环境温度45℃±2℃。
（3）光线传感器、光线传感器控制盒
逐日系统光源检测部分采用数字化光源检测技术。采用高档CPU、光敏传感器和硅光电池集合设计。本控制盒是专用于交流24V云台的太阳跟踪控制，其采用24V交流输入，可输出四个方位的控制电压给云台，一般云台的方位控制是一根公正，左右上下各四个，本控制盒就是依些配置。
控制盒中，方位检测与继电器控制一体集成在电路板内。小巧，美观，质量可靠。
跟踪精度可达1度，同时锁定性能良好。技术成熟，属不断改进而形成的最终控制方案。
2、 实验实训台
实验实训台采用铝合金设计，桌面为防火、防水、耐磨高密度板,结构坚固，造形美观大方；设有吊柜，用于放置工具、存放挂箱及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。
（1）电源控制屏
电源控制屏提供单相220V交流电源和380V交流电源、1路0-30V直流稳压电源（1A）、铅酸蓄电池（蓄电池组选用2节阀控密封式铅酸蓄电池，主要参数：容量   12V、7Ah）、900Ω×2/0.41A的双层瓷盘可调电阻。光源控制模块（控制光源）。电源系统监测系统：至少配置4通道模拟量输入（0-3V）；4通道数字量输入（光耦隔离）；3通道继电器输出（220V,1A）；2路DA输出（0-3V）；带标准以太网接口（有LED指示其工作状态）；有RS485接口、CAN接口（专用隔离模块）；4位数码管显示；带ARM的仿真与下载口；USB2.0接口（RS232接口）；接基于串口协议的无线模块，模块可更换（带天线,工业级）；位机PC以太网监控程序，可远程直接采集操作本模块的硬件资源；提供多种传感器模块供用户选配，可远程控制系统的电源。
（2）网孔板及安装模块
提供网孔板、直流仪表（电压表、电流表、具有通信接口）、交流仪表（电压表、电流表、功率表三合一、具有通信接口）、直流负载（警示灯、节能灯）、交流负载（白炽灯、风机）、触摸屏、离网逆变器、并网逆变器、风光互补控制器。
(3)仪表
    1.直流电压表
具有通信接口、具有手动自动量程、工业级柜装48mm*96mm、精度：0.5级，1000V档位显示格式：999.99（带2个小数点），显示单位：V；100V档位显示：99.999（带3个小数点），显示单位：V；10V档位显示：9.9999（带4个小数点），显示单位：V；采用透明面板设计。正反驳接误差不大于5个字。
2.直流电流表
具有通信接口、具有手动自动量程、工业级柜装48mm*96mm、精度：0.5级，5A档位：4999.9（带1个小数点），显示单位：mA；1000mA档位：999.99(带2个小数点)，显示单位：mA；100mA档位：99.999(带3个小数点)，显示单位：mA。采用透明面板设计，全量程内阻0.1毫欧。
（4）交流仪表参数
功率及功率因数表由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
（5）可编程控制系统
采用兼容西门子可编程控制器CPU224，配下载线与开发环境。
（6）并网逆变器
AC标准电压范围：90V～140V/180V～260VAC
AC频率范围： 55Hz～63Hz/45Hz～53Hz
并网输出功率：400W
输出电流总谐波失真：THDIAC <5%
相 位 差： <1%
孤岛效应保护： VAC;f AC
输出短路保护： 限流
显示方式： LED
待机功耗： <2W
夜间功耗： <1W
环境温度范围： -25 ℃～60℃
环境湿度： 0～99%(Indoor Type Design)
高性能自动功率点追踪（MPPT）
强大的MPPT算法，以优化来自太阳能电池板的功率收集，可精确地捕捉及锁定最大输出功率点，使发电量大幅提高到大于25%以上。
电力输出:（逆向电力传输）
高效的电力逆向传输技术，逆变器在并网输出模式时电力以反方向电力传输，自动检测电路中的负载并优先进行使用，用不完的电力才向电网逆方向传输供应到其他地方使用，电力传输率可达99.9%。在光伏发电应用系统中使输出效率更高。

(7)离网逆变器


输出	输出电压	220VAC
	功率	300W
	瞬间功率	600W
	输出波形	纯正弦波
	输出频率	50Hz/60Hz
	输出电压误差值	low & high 10%
	空载电流	<0.6A
	效率	>88%
	USB 输出电压（外置）	5V
	LED 显示	显示工作状态，和错误状态
	输入电压	20-28VDC
	工作电压	24VDC
	保险丝	35A
保护	低压报警	20.5+0.3V
	低压关断	20+0.5V
	过压关断	30+0.5V
	过载关断	360W over 10 seconds
	过热保护	>75℃
	过热	输出自动关闭
	工作温度	‘-10℃ and +50℃之间
	有软启动功能

(8)触摸屏
带通信线与开发环境。

分辨率	600X800
处理器	CPU	显示器尺寸(寸)	7
产品认证	CCC	工作温度	0-65
显示器类型	液晶	显示色彩	彩色
输入方式	触摸屏输入	输入电压(V)	24

（9）控制器
采用专业MCU微处理器控制，真正实现充电、放电的智能化控制；采用低损耗、长寿命的MOSFET作为控制器的主要开关器件；光伏充电（PWM）技术，充电效率更高；运行状态、故障指示灯指示；多种控制模式：光控开光控关模式/光控开时控关模式/无光控时控的自动模式；输出吸收回路，可带感性负载；记忆功能，控制器失电重新上电后，自动按失电前的模式工作；完善的保护功能；蓄电池防反接；自动刹车功能；数字显示等功能；具体参数如下：

额定输入电压 (VDC)		12/24
欠压保护 (VDC)		≤21.6
欠压恢复 (VDC)		≥24.6
过压保护 (VDC)		≥33.0
太阳能输入
最大开路电压 (VDC)		50
光控开、关灯	开灯电压 (VDC)	≤7.0
	关灯电压 (VDC)	≥14.0
浮充电压 (VDC)		27.4
过充保护电压 (VDC)		≥28.8
充电恢复电压 (VDC)		≤26.4
直流输出
输出路数 (N)		2路
额定输出电流	负载1 (A)	2.5~15
	负载2 (A)	2.5~15
过载能力		120%过载 60秒关闭输出/150%过载 10s关闭输出
控制模式		光控模式 / 时控模式 / 自动控制模式
串口通信		RS485（A、B）
机械尺寸、工作环境
尺寸 (深 x 宽 x 高)		230 x 145 x 75
参考重量 (Kg)		6
防护等级		IP41
使用海拔 (m)		≤3000
温度范围 (℃)		-20 ~ +65
