单相异步电动机的拆卸和组装


发布时间:2024-04-24

单相异步电动机的结构与小功率三相异步电动机相似,因此其拆卸方法和步骤基本相同。

  33 一些单相异步电动机使用铸铝框架和端盖。拆卸时要特别注意、禁止用锤子猛烈敲击只允许使用木锤和尼龙锤。此外,应避免损坏轴承或旋转轴的轴承位置(出现划伤痕迹)

 3  33563356带离心开关的单相从动电机的拆装应注意:

(    )1)拆卸和组装离心开关时,不要用力过猛,以免离心开关失效或损坏。

(    )2)离心开关的开关板和后端盖必须紧固。

(    )3)连接到离心开关的定子绕组的两根引线必须与开关板焊接牢固。

(    )4)紧固后端盖时,小心不要被后端盖挡块切断开关板和定子绕组之间的两根导线。

 3  33563356电风扇拆装后,使用电风扇前应注意以下几点:

(    )1)检查螺丝是否拧紧,刀片是否完好.调速器是否灵活.防护罩是否松动,摇动机构的连接部位是否灵活。

(    )2)检查电源线是否损坏、电源插头与插座接触是否良好,电源进线是否接触电线。特别注意相线和零线、接地线连接器不得错误连接。

(    )3)通电试运行后,无异味、无异常杂音。电机表面不过热。才能允许使用。

 3 333 对于有故障的单相异步电动机,在确认绕组严重短路或烧毁时,应更换绕组。绕组更换方法如下:

 3 3336336 I、记录各项数据

(    1)记录电机铭牌数据

 3  33563356记录电机的铭牌数据便于了解电机的型号和购买配件。

(    2)记录绕组数据

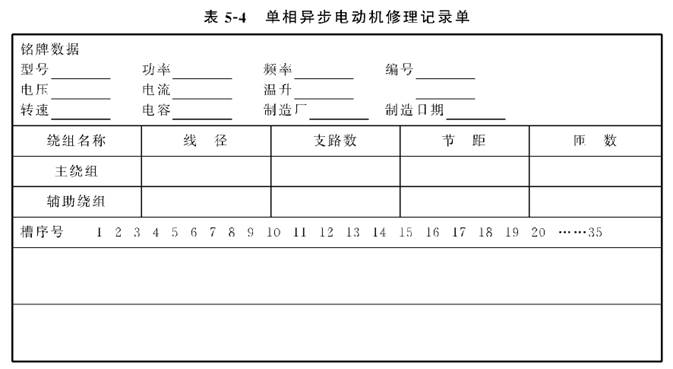

记录绕组数据包括绕组类型、各线圈节距、匝数和几何尺寸(单相电机每个线圈的匝数和尺寸通常不同)线径、连接、运行绕组和启动绕组之间的跨度、相互位置、绕线方法等。并及时将这些数据填入表格。如果只有上面的起动绕组烧坏,需要更换,则只能记录这部分绕组的数据。

单相异步电动机的拆装(图1)

 二、拆除旧绕组

普通单相电机的运行绕组(主绕组)位于槽的底部,起动绕组(辅助绕组)它位于槽的上部,因此在拆除绕组时,应先拆除起动绕组,然后再拆除运行绕组。

(    1)拆除起动绕组

  33  3356在拆卸和更换起动绕组或其中一个线圈组时,首先用划线器轻轻撬动要拆卸的线圈的一端,然后切割线圈的这一端、并沿着铁芯凹槽将线圈的切割部分拉直、从线圈的另一端拉出线圈。

当槽楔被移除时,.可以使用废锯片、首先用锤子将锯条轻轻钉在槽楔上,然后沿着锯条尖端的方向敲打,槽楔就会迅速从山槽中退出。

(    2)拆下整个定子绕组

  3333 整个定子绕组的拆卸方法有加热拆卸法和冷拆卸法。

(    )1)加热拆卸法是将电机放入烘箱中,在100℃左右的温度下烘干.5—1h后

取出并退出槽楔,依次切开绕组每个线圈的端部,从绕组的另一端逐个抓住线圈。

(    )2)冷拆法是准备一把合适的平凿和锤子,稳住定子,并将凿口的一个平面贴在定子铁芯槽的端面上(这是冷拆解过程的关键)用锤子敲击缺口,切断每个绕组的线圈边缘。然后用合适形状的铜棒将槽中的线圈边逐个推出用这种方法拆下绕组后,槽更干净,而且它不会清洗插槽不需要太多时间。

三、训练报告

(    1)写出训练目的。

(    2)写出实验设备的名称、规格和型号、数量。

(    3)画出实验接线示意图。

(    4)写下实验步骤,填写实验记录。

5、根据实验记录区分实验用单相变压器绕组的同名端。
