钳形电流表的使用和维护
发布时间：2024-01-24 |
钳形电流表的使用和维护
一、任务目标
1、掌握钳形电流表的使用方法
2、掌握钳形电流表的维护方法
二、任务复习
钳形电流表使用的注意事项
三、实训设备
|
序 号 |
型 号 |
名 称 |
数 量 |
|
1 |
LDCS01 |
电源控制屏 |
1 套 |
|
2 |
LDCS02 |
实训桌 |
|
3 |
MG28 |
钳形电流表 |
1 台 |
|
4 |
|
实训电阻R1 |
1 件 |
|
5 |
|
交流电流表0~5A |
1件 |
|
|
|
|
|
|
表2-3-1
四、实训过程
1、钳形电流表概述

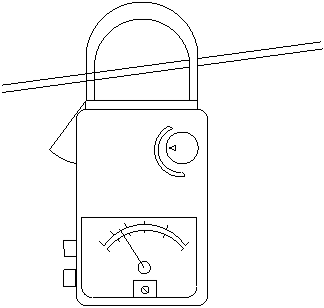

钳形电流表又叫卡表，钳形电流表是由“穿心式”电流互感器和电流表组成，它可以不断开电路直接测量线路电流，其电流测量如图2-3-2所示

图2-3-2所示 图2-3-3所示
2、钳形电流表的操作技能
（1）钳形电流表在使用之前，应检查仪表指针是否处于零位，如不在零位，用调零电位器将指针调至零位。
（2）测量电流时旋转开关只要握紧贴心开关（扳手），使钳形铁心张口（图中虚线所示）让被测的载流导线卡在钳口中间，然后放开扳手，使钳形铁心闭合，则钳形电流表的指针便会指出导线中电流值。

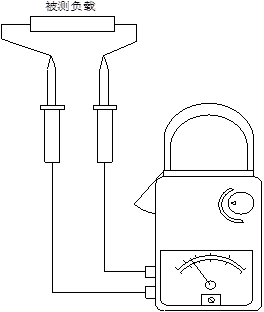

（3）测量交流电压 旋转开关至电压最大档，把红、黑测试表笔插入仪表侧面的插孔，将两测表笔以被测电路的两端并联，指示器即指示读数。如指示电压值太小时，可转换至较低量限，以读取更精确的读数。
二、 使用注意事项
1、测前，先估计一下被测电流值在什么范围，然后选择好量程转换开关位置（一般有5A、10A、25A、50A、250A档）。或者先用大量程测量，然后逐渐减少量程以适应实际电流大小的量程。
2、被测载流导线应放在钳口中央，否则会产生较大误差。
3、保持钳口铁心表面干净，钳口接触要严密，否则测量不准。
4、不能用于高压带电测量。
5、为了测量小于5A的电流，可把导线在钳口上多绕几匝。测出的实际电流应除以穿过钳口内侧的导线匝数。
6、测完后，调到最大电流量程上，以防下次测量时损伤仪表。
三、技能实训考核评分记录表（见表2-3-3）
表2-3-3
|
序号 |
考核内容 |
考核要求 |
配分 |
得分 |
|
1 |
技能实训的准备 |
对“任务预习”的预习 |
10 |
|
|
2 |
实训元器件的测试 |
正确使用钳形电流表、测量速度快，测量一次成功 |
25 |
|
|
3 |
实训设备的使用 |
正确操作控制屏电源、操作按钮，正确操作实训设备其它资源 |
25 |
|
|
4 |
观察和记录实训过程的现象 |
记录现象正确 |
10 |
|
|
5 |
分析实训线路的工作原理 |
用钳形电流表测量电流操作方法进行正确分析 |
30 |
|
|
|
考评合计得分 |
|
|
|
否定项 |
发生重大责任事故、严重违反实训室纪律，得分为0分 |
指导老师签名 日期
四、技能实训报告
1、技能实训的项目名称
2、技能实训的任务目标
3、技能实训所用到的实训设备
4、绘制实训的测量图
5、记录实训的过程、现象
6、分析实训过程中钳形电流表的操作方法
7、小结、体会和建议
五、思考与练习
1、试分析钳形电流表为什么不能高压带电测量
2、测量时为什么载流导线要放在钳口中央？
3、如果量程选择不正确会导致什么结果？
4、使用钳形电流表时应注意那些？ |
|
