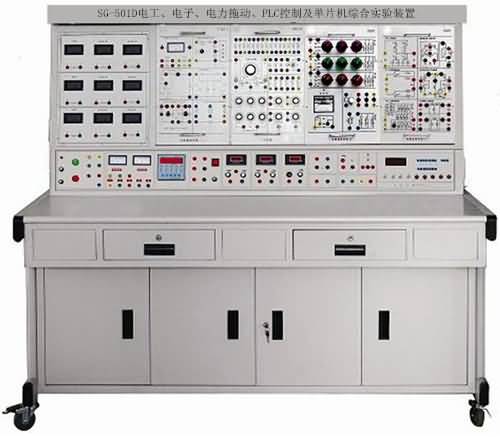

SG-501D电工、电子、电力拖动、PLC控制及单片机综合实验装置

1 ．基本电工仪表的使用与测量误差的计算 2 ．减少仪表测量误差的方法 3 ．线性与非线性电路元件伏安特性的测绘 4 ．电位、电压的测定及电路电位图的绘制 5 ．基尔霍夫定律验证及故障判断 6 ．叠加定理验证及故障判断 7 ．电压源与电流源的等效变换 8 ．戴维南定理的验证 9 ．诺顿定理验证 10 ．双口网络测试 11 ．互易定理验证 12 ．受控源 VCCS 、 VCVS 、 CCVS 、 CCCS 的实验研究 13 ．典型电信号的观察与测量 14 ． RC 一阶电路响应的测试

15 ．二阶动态电路响应的研究 16 ． R 、 L 、 C 元件阻抗特性的测试 17 ． RC 串、并联选频网络特性测试 18 ． R 、 L 、 C 串联谐振电路的研究 19 ． 用三表法测量交流电路等效参数 20 ． 正弦稳态交流电路相量的研究（日光灯功率因数提高实验） 21 ． 互感实验 22 ． 单相铁心变压器特性的测试 23 ． 三相交流电路电压、电流的测量 24 ． 三相电路功率的测量 25 ． 单相电度表的校验 26 ． 功率因数及相序的测量 27 ． 负阻抗变换器及其应用 28 ． 回转器及其应用

1 ．与门电路逻辑功能测试 2 ．或门电路逻辑功能测试 3 ．与非门电路逻辑功能测试 4 ．非门电路逻辑功能测试 5 ． CM0S 门电路的测试 6 ．基本 RS 触发器 7 ． JK 触发器 8 ． D 触发器 9 ． 555 时基电路的应用 10 ．二 -—— 十进制计数器 …… 自行设计、开发实验电路。

11 ．二 —— 十进制 8421 译码器 12 ．加法器 13 ．减法器 14 ．由集成与非门构成单稳态触发器 15 ． T 触发器实验 16 ．组合电路的设计之一 —— 编码转换 17 ．组合电路的设计之二 —— 显示电路 18 ．同步时序电路的设计 19 ．计算机时序电路的设计 20 ． CM0S 集成 A/D 、 D/A 转换电路实验

1 ．闸刀开关正转控制线路 2 ．接触器点动正转控制线路 3 ．具有自锁的正转控制线路 4 ．具有过找保护的正转控制线路 5 ．接触器联锁的正反转控制线路 6 ．按钮联锁的正反转控制线路 7 ．按钮接触器复合联锁控制线路 8 ．接触器控制串联电阻降压起动线路 9 ．时间继电器控制串联电阻降压控制线路 10 ．接触器控制 Y/△ 降压起动

11 ．时间继电器控制 Y/△ 降压起动 12 ． QX3-13 型 Y/△ 自动起动控制线路 13 ．半波整流能耗制动控制线路 14 ．全波整流能耗制动控制线路 15 ． C620 车床电气控制线路 16 ．单相运行反接制动控制线路 17 ．电动葫芦电气控制线路 18 ．控制电路联锁控制线路 19 ．主电路联锁控制线路

1 ．与、或、非逻辑功能实验 2 ．定时器、计数器功能实验 3 ．跳转、分支功能实验 4 ．移位寄存器实验 5 ．数据处理功能实验 6 ．微分、位操作实验 7 ．交通信号灯 PLC 自动控制实验 8 ．搅拌器的 PLC 自动控制实验 9 ． LED 数码官显示 PLC 自动控制实验 10 ．四层电梯的 PLC 自动控制实验 11 ．加工中心刀具库选择控制实验

12 ．艺术彩灯造型的 PLC 控制实验 13 ．电机的自动控制实验 14 ．步进电机的 PLC 控制 15 ．模拟电视发射塔实验实验 16 ．自动送料装车系统控制实验 17 ．自动售货机实验 18 ．自动成型实验 19 ．水塔自动供水控制系统实验 20 ．邮件自动分拣实验 21 ．自动洗衣机控制系统模拟实验 22 ．电镀过程控制实验

实验一清零程序 实验二拆字程序 实验三拼字程序 实验四数据区传送子程序 实验五数据排序实验 实验六查找相同数个数 实验七无符号双字节快速乘法子程序

实验八多分支程序 实验九脉冲计数（定时 / 计数实验） 实验十电脑时钟（定时器、中断器综合实验） 实验十一二进制转换到 BCD 实验十二二进制转换到 ASCII 实验十三八段数码管显示 实验十四键盘扫描显示实验

实验一 P1 口亮灯实验 实验二 P1 口转弯灯实验 实验三 P3.3 输入， P1 口输出 实验四工业顺序控制（中断控制） 实验五 8255 A .B.C 输出方波 实验六 8255 PA 口控制 PB 口 实验七 8255 控制交通灯 实验八简单 I/O 口扩展实验 实验九 A/D 转换实验 实验十 D/A 输出方波 实验十一电子音响

实验十二继电器控制 实验十三步进电机实验 实验十四 8253 方波 实验十五串并转换实验 实验十六外部存储器扩展实验 实验十七 MCS-51 串行口应用实验㈠ —— 双机通信 实验十八 MCS-51 串行口应用实验㈡ —— 与 PC 机通信 实验十九温度闭环控制 实验二十小直流电机调速实验 实验二十一 外部中断（急救车与交通灯）

实验一清零程序 实验二拆字程序 实验三拼字程序 实验四数据区移动 实验五数据排序实验 实验六找 “ 零 ” 个数

实验七 32 位二进制乘法 实验八多分支程序 实验九显示子程序 实验十键盘扫描显示实验 实验十一二进制转换到 BCD 实验十二二进制转换到 ASCII

实验一 8255 并行口实验㈠： A.B.C 口输出方波 实验二 8255 并行口实验㈡： PA 口控制 PB 口 实验三 8255 并行口实验㈢：控制交通灯 实验四简单 I/O 口扩展 实验五 A/D 转换实验 实验六 D/A 转换实验㈠：输出方波 实验七 D/A 转换实验㈠：输出锯齿波 实验八 8259 中断控制器实验

实验九定时／计数器： 8253 方波 实验十继电器控制 实验十一 8251 串行通信实验㈠：自发自收 实验十二 8251 串行通信实验㈡：与 PC 通信 实验十三步进电机控制 实验十四小直流电机调速实验 实验十五温度闭环控制 实验十六音频驱动实验

实验一清零程序 实验二拆字程序 实验三拼字程序 实验四数据区传送子程序 实验五数据排序实验 实验六查找相同数个数 实验七无符号双字节快速乘法子程序 实验八多分支程序 实验九定时器 1 实验 —— 定时中断 实验十定时器 T1 和 T2 同时产生中断

实验十一 80C 196 外部中断实验 实验十二 80C 196 软件方法产生中断 实验十三利用 HSI 测脉冲宽度 实验十四利用 HSI 测量单脉冲宽度 实验十五利用 HSO 产生单脉冲 实验十六利用 HSO 产生连续脉冲 实验十七软件定时器 实验十八 80C 196 A /D 转换实验 实验十九利用 80C 196 的 PWM 产生各种波形 实验二十二进制转换到 BCD 进制转换到 ASCII

实验一 P1 口亮灯实验 实验二 P1 口转弯灯实验 实验三 P2.6 输入， P1 口输出 实验四工业顺序控制 实验五 8255 A .B.C 输出方波 实验六 8255 PA 口控制 PB 口 实验七 8255 控制交通灯 实验八简单 I/O 口扩展实验 实验九 A/D 转换实验 实验十 D/A 输出方波

实验十一继电器控制 实验十二 8253 方波 实验十三 80C 196 串行口实验 实验十四 LED 七段数码管显示实验 实验十五键盘显示综合实验 实验十六音频驱动实验 实验十七 步进电机实验 实验十八直流电机实验 实验十九外部中断（急救车与交通灯）

01	电源仪器控制屏	1 套
02	实验桌	1 张
03	电路基础实验挂件	1 套
04	交流电路实验挂件	1 套
05	元件箱	1 套
06	单相智能功率、功率因数表	1 只
09	真有效值交流数字毫伏表	1 只
10	受控源（四路）、回转器、负阻抗变换器	1 套
12	数字电路实验挂件	1 套
13	模拟电路实验挂件	1 套
15	继电接触控制	1 件
17	继电接触控制	1 件
	单片机实验开发系统挂箱	1 只
	三相交流电机	2 台
	高可靠护套结构插式实验连接线及配件	1 套

1 ． PLC001 交通信号灯 PLC 自动控制 3 ． PLC003 LED 数码管显示 PLC 自动控制 5 ． PLC005 加工中心刀具库选择控制（实物） 7 ． PLC007 电机的自动控制（实物） 9 ． PLC009 模拟电视发射塔 11 ． P LC011 自动售货机 13 ． PLC013 水塔自动供水系统 15 ． PLC015 自动洗衣机系统

2 ． PLC002 搅拌器的 PLC 自动控制（实物） 4 ． PLC004 四层电梯的 PLC 自动控制（实物） 6 ． PLC006 艺术彩灯造型的 PLC 控制 8 ． PLC008 步进电机的 PLC 控制（实物） 10 ． PLC010 自动送料装车系统 12 ． PLC012 自动成型系统 14 ． PLC014 邮件自动分拣系统 16 ． PLC016 电镀系统
