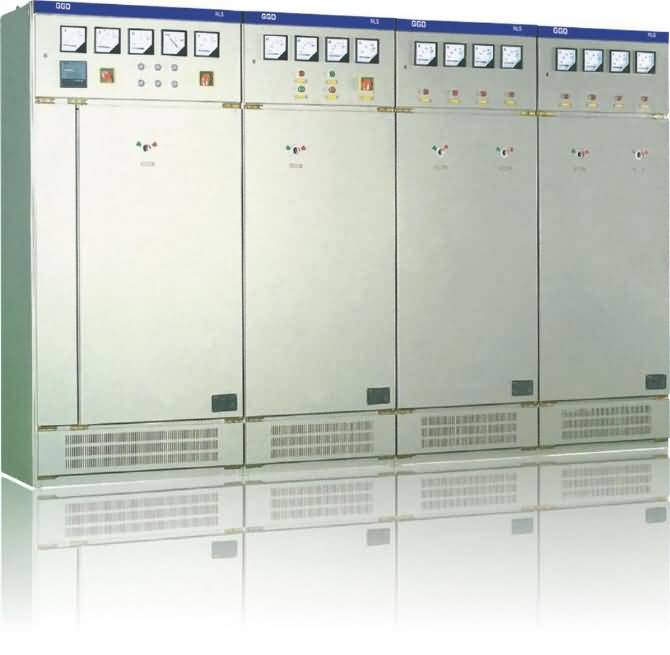

SG-GD12户外高压实训设备

一、设备组成

1.设备使用环境：温度-10℃～+40℃；湿度≤80%；电源：三相380V±10%；

2.该实训设备在结构上以建筑模型（包含电缆敷设模拟、变压器及配电室、二次接线及室内布线等典型结构）为基础，由电缆敷设、电力变压器的安装、10KV低压电缆终端的制作、小型配电箱安装、线管布线、电动机的安装等部分组成，各部分既可独立实训，也可组合成系统综合实训。

3.交直流电源、电气设备配备

（1）电源部分三相四线380V市电经漏电保护器、接通总开关，由接触器通过起、停按钮进行操作送电，采用380V市电来模拟10KV电网进线电压。提供220V（0.5A）励磁电源及0～250V（3A）连续可调稳压电枢电源（具有过压、过流及短路保护功能）各一组，并设有直流数显电压表及切换开关。设有10KV指针式交流电压表三只指示输入的三相电源线电压。交流电源输出端设有过流保护及漏电保护功能。

（2）配备一根1KV低压电缆线用于电缆敷设实训，配备一套户外型电缆终端附件和一套室内型电缆终端附件，用于低压电缆制作训练。
