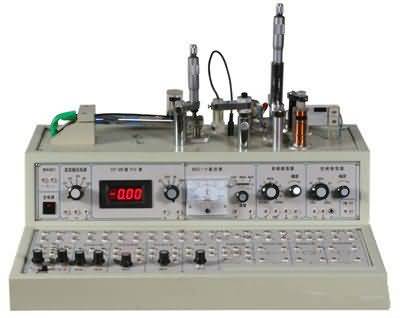

传感器系统实验仪主要由四部分组成：传感器安装台、显示与激励源、传感器符号及引线单元、处理电路单元。
传感器安装台部分：装有双平行振动梁（应变片、热电偶、PN结、热敏电阻、加热器、压电传感器、梁自由端的磁钢）、激振线圈、双平行梁测微头、光纤传感器的光电变换座、光纤及探头小机电、电涡流传感器及支座、电涡流传感器引线Φ3.5插孔、霍尔传感器的二个半圆磁钢、振动平台（圆盘）测微头及支架、振动圆盘（圆盘磁钢、激振线圈、霍尔片、电涡流检测片、差动变压器的可动芯子、电容传感器的动片组、磁电传感器的可动芯子）、扩散硅压阻式传感器、气敏传感器及湿敏元件安装盒.
    显示及激励源部分：电机控制单元、主电源、直流稳压电源（±2V－±10V档位调节）、F／V数字显示表（可作为电压表和频率表）、动圈毫伏表（5mV-500mV）及调零、音频振荡器、低频振荡器、±15V不可调稳压电源。
    实验主面板上传感器符号单元：所有传感器（包括激振线圈）的引线都从内部引到这个单元上的相应符号中，实验时传感器的输出信号（包括激励线圈引入低频激振器信号）按符号从这个单元插孔引线。
处理电路单元：电桥单元、差动放大器、电容放大器、电压放大器、移相器、相敏检波器、电荷放大器、低通滤波器、涡流变换器等单元组成。
    CSY实验仪配上一台双线（双踪）通用示波器可做几十种实验。教师也可以利用传感器及处理电路开发实验项目。



一、产品特点：

☆　能满足大部分高校的传感器实验要求

☆　结构紧凑，小巧轻便，容易搬动采用线性电源，纹波干扰小，安全系数高

☆　可完成40多项实验内容

尺寸：520*390*300 mm

二、产品组成:
传感器安装台部分：
    双平行振动梁的自由端及振动圆盘下面各装有磁钢，通过各自测微头或激振线圈接入低频激振器可做静态或动态测量。
应变梁：应变梁采用不锈钢片，双梁结构端部有较好的线性位移。
〈一〉、传感器
1、金属应变式传感器
铂式应变电阻值：350Ω×4，温度补偿片×2
2、热电偶(热电式)传感器
直流电阻：10Ω左右，由两个铜一康铜热电偶串接而成，分度号为T冷端温度为环境温度
3、差动变压器
量程:≥5mm  直流电阻：5Ω－10Ω由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体，暗电阻 ≥0.1mΩ
4、电涡流位移传感器：
量程：3mm，直流电阻:1Ω－2Ω,多股漆包线绕制的扁平线圈与金属涡流片组成
5、霍尔式传感器
日本JVC公司生产的线性半导体霍尔片，它置于环形磁钢构成的梯度磁场中,量程: ±3mm
6、磁电式传感器
直流电阻：30Ω－40Ω，由线圈和铁芯组成，灵敏度：0.5v/m/s
7、压电加速度传感器
   PZT-5双压电晶片和铜质量块构成。谐振频率：>-35KHz
8、电容式传感器
量程：±5mm， 由两组定片和一组动片组成的差动变面积式电容传感器
〈二〉、信号及变换：
电桥：
用于组成应变电桥，提供组桥插座，标准电阻和交，直流调平衡网络。
差动放大器：
通频带0-10kHz，可接成同相，反相，差动输入结构，增益为1-100倍的直流放大器。
电容变换器：
由高频振荡，放大和双T电桥组成的处理电路。
电压放大器：
增益约为5 倍，同相输入，通频带0-10KHz
移相器：
允许最大输入电压10Vp-p，移相范围≥±20°（50kHz时）
相敏检波器：
可检波电压频率0-10kHz，允许最大输入电压10Vp-p，极性翻转整形电路与电子开关构成的检波电路。
电荷放大器：
电容反馈型放大器，用于放大压电传感器的输出信号。
低通滤波器：
由50Hz陷波器和RC滤波器组成，转折频率35Hz。
涡流变换器：
输出电压≥∣8∣V（探头离开被测物）。变频式调幅变换电路，传感器线圈是振荡电路中的电感元件。
光电变换座：
由红外发射、接收管组成。
〈三〉、二套显示仪表
数字式电压/频率表：
3位半显示，电压范围0—200V、0—20V，频率范围3Hz—2KHz、10Hz—20KHz。
指针式毫伏表：
分500mV、50mV、5mV三档，精度2.5%。
〈四〉、二种振荡器
音频振荡器：
0.4KHz—10KHz输出连续可调，V-p-p值20V，0°、180°反相输出，Lv端最大功率输出电流0.5A。
低频振荡器：
1—30Hz输出连续可调，Vp-p值20V，最大输出电流0.5A，Vi端可提供用做电流放大器。
〈五〉、二套悬臂梁、测微头
双平行式悬臂梁二副（其中一副为应变梁，另一副装在内部与振动圆盘相连），梁端装有永久磁钢、激振线圈和可拆卸式螺旋测微头，可进行压力位移与振动实验。
〈六〉、电加热器二组
由电热丝组成，加热时可获得高于环境温度30℃左右的升温。
〈七〉、测速电机一组
由可调的低噪声高速轴流风扇组成，与光电、光纤、涡流传感器配合进行测速实验。
〈八〉、二组稳压电稳
直流±15V，主要提供高性能低文波小数温度实验时的加热电源，最大激励1.5A。±2v~±10v五档输出，最大输出电流1A。提供直流激励源。
<九>资料与附件
实验指南、实验附件（实验叠插线、多种涡流被测体片、称重砝码）
三、实验项目:
1、应变片性能——单臂电桥
2、应变片：单臂、半桥、全桥比较
3、应变片的温度将就及补偿
4、热电偶的原理及现象
5、移相器实验
6、相敏检波器实验
7、应变片——交流全桥
8、交流全桥的应用——振幅测量
9、流全桥的应用——电子称之一
10、差动变压器（互感式）的性能
11、差动变压器（互感式）零点残余电压补偿实验
12、差动变压器（互感式）的标定
13、差动变压器（互感式）的应用——振动测量
14、差动变压器（互感式）的应用——电子秤之二
15、差动螺管式（自感式）传感器的静态位移性能
16、差动螺管式（自感式）传感器的动态位移性能
17、电涡流式传感器的静态标定
18、被测体材料对电涡流传感器特性的影响
19、电涡流传感器的应用——振幅测量
20、电涡流传感器的应用——电子秤之三
21、霍尔传感器的直流激励静态位移特性
22、霍尔传感器的应用——电子秤之四
23、霍尔传感器的交流激励静态位移特性实验
24、霍尔传感器的应用——振幅测量
25、磁电式传感器的性能
26、压电传感器的动态响应实验
27、压电传感器引线电容对电压放大器的影响、电荷放大器
28、差动面积式电容传感器的静态及动态特性
29、双平行梁的动态特性——正弦稳态影响
