一、简介：

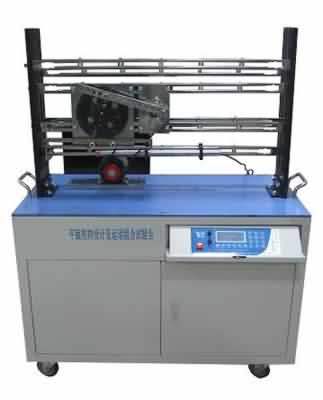

平面机构创意组合及参数可视化分析实验台是为《机械原理》课程而设计的，主要针对几种典型基本平面机构的设计及运动学、动力学分析，适用于进行“平面机构运动分析和机构设计”、“机构运转及速度波动调节”、“机构平衡”等综合性实验，其内容包括实物机构简单拼装、设计与运动测试及计算机模拟设计及运动模拟和机构平衡等方面。本实验设备采用国内外先进的现代虚拟设计方法和现代测试技术，利用计算机对四种平面机构的动态参数进行采集、处理分析，实测、仿真比较优化设计，用于本公司研制的专用教学软件，学生可独立完成实验。实验设备采用当前流行工艺经精加工制作而成，外形美观，性能稳定。
（二）实验台主要技术参数：
1.驱动电机功率125W
2.工作转速:0-200rpm
3.直线位移传感器
4.光栅角位移传感器
5.外型尺寸：1260x660x960mm
6.重量：85kg
三、可拼装的机构种类：
1.齿轮-导杆-摇杆机构
2.齿轮-导杆-摇杆机构A
3.齿轮-曲柄摇杆机构
4.齿轮-连杆-偏心滑块机构
5.齿轮-连杆-对心滑块机构
6.齿轮-连杆-对心滑块机构
7.齿轮-导杆-偏心滑块机构
8.凸轮机构
9.槽轮机构
10.棘轮机构
11.链-齿轮机构
12.齿轮-齿条机构
13.不完全齿轮机构
|
