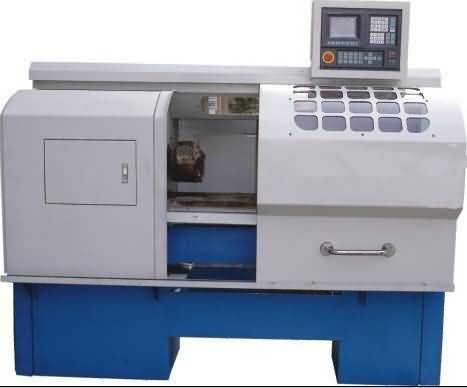

SG-6140型数控车床是设计精巧的经济型车床（即可用于教学，也可用于工厂生产），配备高可靠性的华兴数控系统。床身导轨选用耐磨铸铁，床鞍及溜板贴塑处理。进给传动采滚珠丝杆。外形全封闭防护。该机床采用机电一体化方式设计，采用四刀位自动回转刀架，操作简便、效率高，通过编程对各种盘类、轴类零件能自动完成内外圆柱面、圆锥面、圆弧面、螺纹等工序的切削加工，并能进行切槽、钻扩、铰孔等工作。此机床并且可与SG、2000型数控机床仿真软件实验室或SG、2003型机电一体化数控编程实验室进行通讯配套使用。
数控车床技术参数：
|
项目 |
单位 |
HK6140 |
|
床身上最大回转直径 Max swing over bed |
MM |
400 |
|
横滑板上最大回转直径 Max swing over carriage |
MM |
240 |
|
最大加工长度 Max turning length |
MM |
750/1000 |
|
床身宽度 Bed width |
MM |
1 |
|
主轴转速范围 |
rpm |
1 |
|
主轴内孔锥度 |
1 |
莫氏6# |
|
主轴通孔直径 |
1 |
52 |
|
刀具数量 |
把 |
四工位 |
|
刀柄尺寸 |
MM |
25 |
|
最小进给量 |
MM |
0.001 |
|
X轴快速进给(配步进) |
MM/min |
3000 |
|
Z轴快速进给(配步进) |
MM/min |
6000 |
|
X轴定位精度 |
MM |
±0.01 |
|
Z轴定位精度 |
MM |
±0.02 |
|
X轴重复定位精度 |
MM |
0.005 |
|
Z轴重复定位精度 |
MM |
0.01 |
|
尾座套筒锥度 |
1 |
莫氏4# |
|
尾座套筒直径 |
MM |
130 |
|
主电机功率 |
KW |
5.5KW |
|
机床净重 |
KG |
1700 |
|
数控系统可选配：广数、SIEMENS、华中等 |
1 |
1 |
|
