气动控制实验台是根据《液压与气压传动》、《气动控制技术》等通用教材内容要求，参考广大师生的建议，精心设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可进行模拟气动控制技术应用实验、气动技术课程设计，以及继电器学习及其基本应用实验等，是机电完美结合的典型实验设备。该系统适应于大中专院校、技校、职业学校中的机械工程、机电一体化、自动化专业开设《液压与气压传动》、《气动控制技术》等相关课程的教学实验，同时也可作为机、电、气一体化的综合实验台。学生通过实际操作实验及课程设计，可以准确、形象、深入地了解、掌握气动元件的结构、气动回路的控制原理及设计方法等。以及掌握继电器的功能，控制原理及编程技巧等。
一、主要特点：
1.实验系统采用一张实验桌配备一套实验设备，可供一组两位学生同时进行实验，优化共享资源，提高产品的性能价格比。整体结构简单，实用性强。
2.实验气动元件均装有带弹性插脚的底板，实验时组装实验回路快捷、方便；实验回路清晰、明了。
3.实验电气控制采用低压直流24V电源；实验回路、控制电路安全可靠。
4.该系统是典型的机、电、气一体化的综合实验设备，功能强、适用范围广。

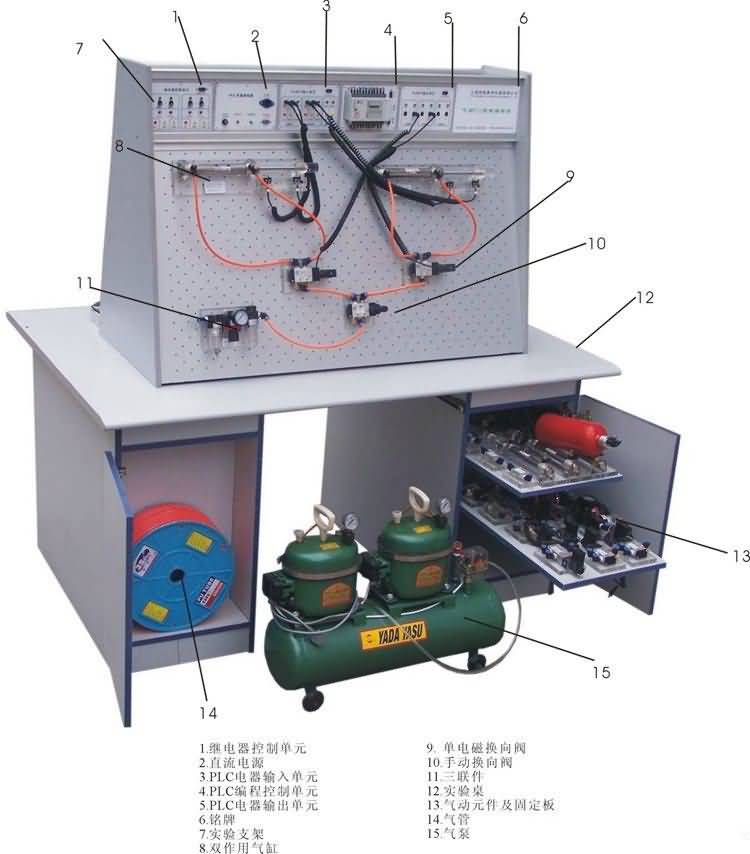

二、基本结构组成：
气动控制实验台主要由实验桌及实验支架、气动元器件、电气控制器件等组成：实验系统采用一张实验桌配备一套实验设备，可供一组两位学生同时进行实验，优化共享资源，提高产品的性能价格比。
气动元器件配备：空气压缩机，空气过滤、减压、油雾器三联件，减压阀，手动换向阀，电磁换向阀，气控换向阀，行程阀，单向阀，节流阀、单向节流阀、快速排气阀，或门型梭阀，单作用气缸，双
作用气 缸、旋转气缸.....
三、主要技术参数：
WY5.2-双头空气压缩机（基本配置小型机）： 电源：AC 220V 电机功率：360W 转速：2880 r/min
公称容积：18L 额定输出气压 1MPa
实验台外形尺寸： 1500mm×1000mm×750mm
实验支架尺寸： 1130mm×500mm×770mm
四、实验项目类型：
本实验台可以任意组合装配，
（一）、气动基本控制回路实验
（二）、单回路作用缸自动控制
（三）、多回路作用缸自动控制
（四）、继电器控制技术应用
（五）、其它综合、扩展性实验等类型的气动回路
|
五、气动基本实验回路举例：
1.单作用气缸的换向回路
2.双作用气缸的换向回路
3.单作用气缸速度控制回路
4.双作用气缸单向调速回路
5.双作用气缸双向调速回路
6.速度换接回路
7.缓冲回路
8.二次压力控制回路
9.高低压转换回路
10.计数回路
11.延时回路
12.过载保护回路
13.互锁回路
14.单缸单往复控制回路
15.单缸连续往复动作回路
16.直线缸、旋转缸顺序动作回路
17.多缸顺序动作回路
18.双缸同步动作回路
19.四缸联动回路
20.卸荷回路
21.或门型梭阀的应用回路
22.快速排气阀应用回路
|
|
