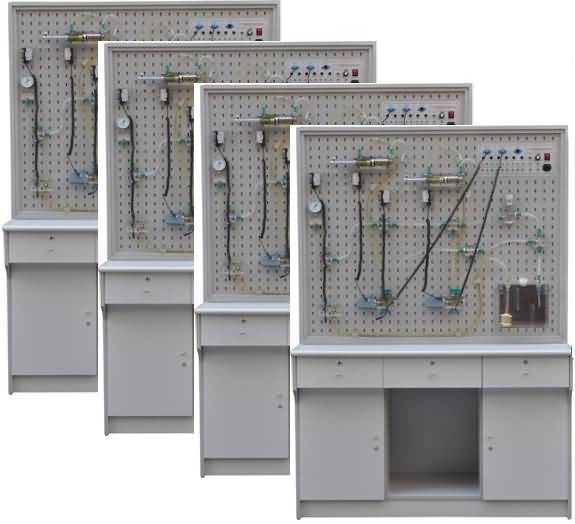

产品名称：透明液压传动演示系统(四合一）实验室设备
产品型号：SG-18B
透明液压传动实验系统(四合一)是我公司为实现液压传动课程现代化教学而进行研究的最新科技成果，它填补了技校、中专、大专院校的液压传动透明教学设备的国家空白。随着科学技术的发展，液压传动作为一种可以传递动力和控制的传动方式，已经日益广泛应用到医疗、科技、军事、工业自动化生产、起动、运输、矿山、建筑、航空等各个领域。 本系统是液压传动教学最理想的设备， 它的配备是学校上水平、上等级的重要标志。KH-18B型"四合一"透明液压传动实验系统，在增加与保证实验项目及功能的前提下， 根据在同一课时做不同实验实验的原则，有效利用透明液压元件进行优化组合，使产品的性能价格下降40% 。同时增加了新的液压元件：双作用式叶片泵，摆线式转子泵，先导式溢流阀，Y型三位四通电磁换向阀， 实心双出杆油缸，空心双出杆油缸，油盘等。
一、主要性能指标：
1、电源：220V 50Hz (市电)
2、实验台外形尺寸：1200mm（长）×600 mm（宽）×1800 mm（高）。
3、油泵电机：Z-400 直流电动机，功率：400W 并配专用稳压直流电机调速器，调速范围：0-2000RMP
4、实验油路液流要求压力仅需0.3-0.5Mpa (油泵最高压力：Pmax＝1.5Mpa)
5、液压泵工作时离液压台1.5m远处噪声≤58dB。
二、产品特点:
1、液压传动具有重量轻,功率大,结构简单 ,布局灵活 ,控制方便 ,速度、扭矩、功率均可作无级调节，能迅速换向和变速 ，调速范围宽，快速性好，工作平稳，噪音小，元件易实现系列化，标准化，通用化等一系列优点。
2、采用高精度加工工艺。采用高精度加工工艺 ，克服了透明有机塑料具有热塑性 ，容易变形，机械强度差。而液压元件表面光洁度，结构精度要求高的一系列实际困难。终于研制成功SG-18型透明液压传动实验系统 。1995年获得国家专利（ZL952145995）
3、各种机械对液压传动的要求是多种多样的，一般多是由方向控制回路，压力控制回路，速度控制回路，顺序控制回路等基本功能回路组成。十八种基本控制回路的实验（ 扩展实验可达60多项。）使学生能熟识二十多种常用液压元件的结构，性能，及用途。掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验实验中得到启发，引起兴趣。利用它可以对本产品所提供的各种元件容限内的其它油路进行实验（如图设计，毕业设计）。
4、采用透明液压元件、组合插式结构、活动油路接头、通用电气线路。
三、透明液压传动演示系统(四合一）材料清单
|
序号 |
名 称 |
单 位 |
数 量 |
备 注 |
|
01 |
SG-18 型实验演示台 |
台 |
4 |
安装演示台上 |
|
02 |
SG-18 型电气线路面板 |
件 |
4 |
安装演示台上 |
|
03 |
拖动电机及调速电路 |
套 |
4 |
台上透明元件 |
|
04 |
齿轮油泵 |
只 |
2 |
新增透明元件 |
|
05 |
叶片泵 |
只 |
1 |
新增透明元件 |
|
06 |
摆线转子泵 |
只 |
1 |
台上透明元件 |
|
07 |
油箱 |
只 |
4 |
组合透明元件 |
|
08 |
辅助油箱 |
只 |
1 |
组合透明元件 |
|
09 |
油缸挡块顶板 |
只 |
2 |
组合透明元件 |
|
10 |
油缸（带行程撞块） |
只 |
8 |
组合透明元件 |
|
11 |
弹簧回位油缸 |
只 |
1 |
组合透明元件 |
|
12 |
增压油缸 |
只 |
1 |
组合透明元件 |
|
13 |
实心双出杆油缸 |
只 |
1 |
新增透明元件 |
|
14 |
空心双出杆油缸 |
只 |
1 |
新增透明元件 |
|
15 |
单向阀 |
只 |
3 |
组合透明元件 |
|
16 |
液控单向阀 |
只 |
2 |
组合透明元件 |
|
17 |
溢流阀 |
只 |
5 |
组合透明元件 |
|
18 |
先导式溢流阀 |
只 |
1 |
新增透明元件 |
|
19 |
节流阀 |
只 |
1 |
组合透明元件 |
|
20 |
调速阀 |
只 |
5 |
组合透明元件 |
|
21 |
顺序阀 |
只 |
2 |
组合透明元件 |
|
22 |
减压阀 |
只 |
1 |
组合透明元件 |
|
23 |
二位二通电磁换向阀 |
只 |
2 |
组合透明元件 |
|
24 |
二位四通电磁换向阀 |
只 |
8 |
组合透明元件 |
|
25 |
“ O ”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
26 |
“ H ”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
27 |
“ P ”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
28 |
“ M ”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
29 |
“ Y ”型三位四通电磁换向阀 |
只 |
1 |
新增透明元件 |
|
30 |
二位四通行程换向阀 |
只 |
1 |
组合透明元件 |
|
31 |
三位五通手动换向阀 |
只 |
1 |
组合透明元件 |
|
32 |
压力继电器 |
只 |
1 |
组合透明元件 |
|
33 |
LX19-001 行程开关（常闭） |
只 |
2 |
组合透明元件 |
|
34 |
LX19-001 行程开关（常开） |
只 |
2 |
组合透明元件 |
|
35 |
压力表 |
只 |
7 |
组合透明元件 |
|
36 |
三通 |
只 |
40 |
组合透明元件 |
|
37 |
四通 |
只 |
20 |
组合透明元件 |
|
38 |
皮管夹子 |
只 |
60 |
组合透明元件 |
|
39 |
220V 电源插头线 |
条 |
4 |
电器配件 |
|
40 |
电磁阀通用连结线 |
条 |
12 |
电器配件 |
|
41 |
压力继电器插头线 |
条 |
1 |
电器配件 |
|
42 |
活扳手 150mm 2 只
内六角扳手 M6 2 只
内六角扳手 M5 1 只
尖嘴钳 6# 1 只
孔用挡钳 6# 1 只
轴用挡钳 6# 1 只
十字螺丝刀 6# 1 只
十字螺丝 4# 1 只
一字螺丝刀 6# 1 只
一字螺丝刀 4# 1 只
剪刀 5# 1 只
|
盒 |
1 |
实验检修工具盒 |
|
43 |
保险管 4A 5 只
弹性插脚 30 只
油管接头（通用） 5 只
油塞 若干
502 胶水 1 瓶
各种 O 型圈 若干
各种油封 若干
各种内六角 若干
|
盒 |
2 |
检修备用配件盒 |
|
44 |
毛巾 |
条 |
20 |
附 件 |
|
45 |
透明液压皮管 |
米 |
120 |
材 料 |
|
46 |
专用液压油 |
壶 |
4 |
材 料 |
|
47 |
油盘 ( 配滤油网 ) |
只 |
1 |
新 增 附 件 |
|
48 |
透明液压演示系统使用手册 |
册 |
1 |
资 料 |
|
49 |
透明液压演示系统装箱清单 |
份 |
1 |
资 料 |
四、技术参数
1．电源：AC: 220V 50HZ
2．实验台外形尺寸： 1600mm×1000mm×740mm
3．实验支架尺寸： 1100mm×600mm
4．PLC可编程序控制器：松下FP1-C14型主机，8输入、6输出。
5．低噪音空气压缩机：电源 AC220V 功率：360W
6. 液压实验泵站
工作电源：AC：220V 电机功率：750W 电机调速范围： 0-1500转/分
安全限速范围：
1000-1500转/分油泵输出最高工作压力：2.5MPa安全压力设定范围：0.3 - 2.5 MPa液压泵工作时离液压台1.5m远处噪声≤58dB
|
