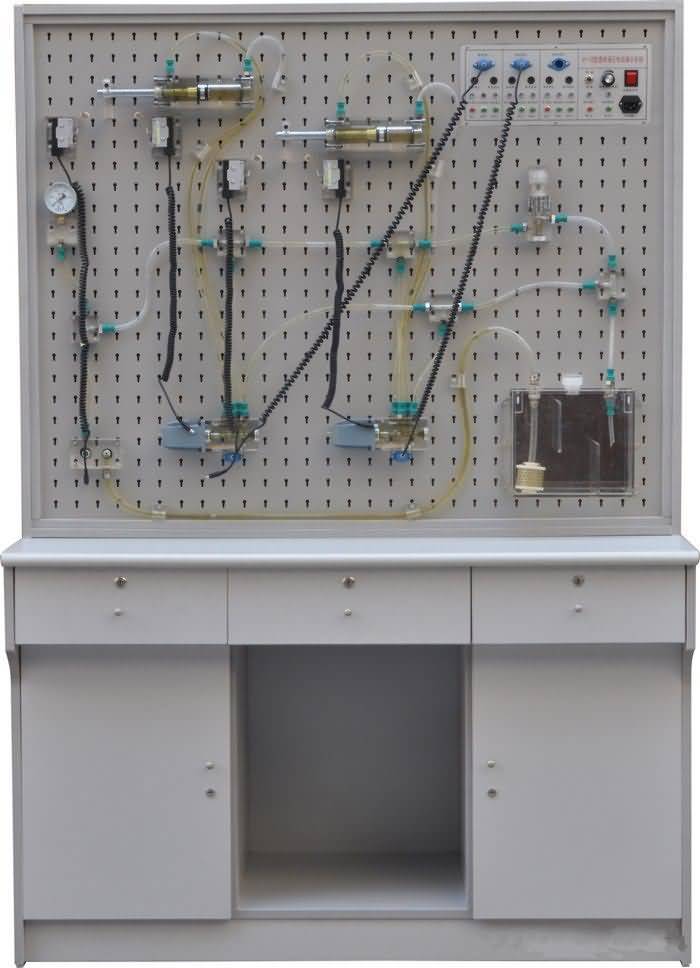

产品名称：透明液压传动实验演示系统
产品型号：SG-18
透明液压传动演示系统采用透明液压元件、组合插件式结构、活动油路接头、通用电气线路，利用附配工具材料，参照实验指导书，可以方便的进行各种常用液压传动控制的实验与测试。它集实验、演示为一身，是高校、高职、高专液压传动课程理想的教学设备。
一、主要技术指标：
设备 本产品的所有液压元件、演示台及附件的技术指标均依据《透明液压传动演示系统企业标准》它的发布、备案、实施标志着我公司的产品在性能、质量又跨上一个新的台阶。
二、产品特点 :
1 、液压传动具有重量轻 , 功率大 , 结构简单 , 布局灵活 , 控制方便 , 速度、扭矩、功率均可作无级调节，能迅速换向和变速 ，调速范宽，快速性好，工作平稳，噪音小，元件易实现系列化，标准化，通用化等一系列优点。
2 、采用高精度加工工艺 ，克服了透明有机塑料具有热塑性 ，容易变形，机械强度差。而液压元件表面光洁度，结构精度要求高的一系列实际困难。终于研制成功 SG-18 透明液压传动演示系统 。 1995 年获得国家专利（ ZL952145995 ）
3 、一般多是由方向控制回路 ，压力控制回路 ，速度控制回路，顺序控制回路等基本功能回路组成 。十八种基本控制回路的实验演示（ 扩展实验可达 60 多项。）使学生能熟识二十多种常用液压元件的结构，性能，及用途。掌握十几种基本回路的工作过程及原理，提高学生故障处理及解决问题的能力，在实验演示中得到启发，引起兴趣。
4 、采用透明液压元件、组合插式结构、活动油路接头、通用电气线路。
三、十八种基本液压传动控制回路演示内容 :
|
序号 |
名 称 |
序号 |
名 称 |
|
1 |
用换向阀的换向回路 |
10 |
回油节流调速回路 |
|
2 |
用 "O” 型机能换向阀的闭锁回路 |
11 |
变量泵调速回路 |
|
3 |
用液接单向阀的闭锁回路 |
12 |
限压式变量泵和调速阀的复合调速回路 |
|
4 |
压力调定回路 |
13 |
流量阀短接的速度换接回路 |
|
5 |
二级压力回路 |
14 |
二次进给回路 |
|
6 |
用减压阀的减压回路 |
15 |
用顺序阀的顺序动作回路 |
|
7 |
用增压缸的增压回路 |
16 |
用压力继电器的顺序动作回路 |
|
8 |
用换向阀的卸载回路 |
17 |
用电器行程开关的顺序动作回路 |
|
9 |
进油节流调速回路 |
18 |
用行程阀的顺序动作回路 |
|
|
|
四、SG-18 透明液压传动演示系统配置清单
|
|
序号 |
名 称 |
数量 |
备 注 |
|
01 |
SG-18 型实验演示台 |
1 台 |
安装演示台上 |
|
02 |
SG-18 型电气线路面板 |
1 件 |
安装演示台上 |
|
03 |
拖动电机及调节器速电路 |
1 套 |
台上透明元件 |
|
04 |
齿轮油泵 |
1 只 |
台上透明元件 |
|
05 |
油箱 |
1 只 |
组合透明元件 |
|
06 |
辅助油箱 |
1 只 |
组合透明元件 |
|
07 |
油缸挡块顶板 |
2 只 |
组合透明元件 |
|
08 |
油缸（带行程撞块） |
2 只 |
组合透明元件 |
|
09 |
弹簧回位油缸 |
1 只 |
组合透明元件 |
|
10 |
增压油缸 |
1 只 |
组合透明元件 |
|
11 |
单向阀 |
2 只 |
组合透明元件 |
|
12 |
液控单向阀 |
2 只 |
组合透明元件 |
|
13 |
溢流阀 |
2 只 |
组合透明元件 |
|
14 |
先导式溢流阀 |
1 只 |
组合透明元件 |
|
15 |
节流阀 |
1 只 |
组合透明元件 |
|
16 |
调速阀 |
2 只 |
组合透明元件 |
|
17 |
顺序阀 |
2 只 |
组合透明元件 |
|
18 |
减压阀 |
1 只 |
组合透明元件 |
|
19 |
二位二通电磁换向阀 |
1 只 |
组合透明元件 |
|
20 |
二位四通电磁换向阀 |
2 只 |
组合透明元件 |
|
21 |
"O" 型三位四通电磁换向阀 |
1 只 |
组合透明元件 |
|
22 |
"H" 型三位四通电磁换向阀 |
1 只 |
组合透明元件 |
|
23 |
"P" 型三位四通电磁换向阀 |
1 只 |
组合透明元件 |
|
24 |
"M" 型三位四通电磁换向阀 |
1 只 |
组合透明元件 |
|
25 |
"Y" 型三位四通电磁换向阀 |
1 只 |
组合透明元件 |
|
26 |
二位四通行程换向阀 |
1 只 |
组合透明元件 |
|
27 |
三位五通手动换向阀 |
1 只 |
组合透明元件 |
|
28 |
压力继电器 |
1 只 |
组合透明元件 |
|
29 |
LX19-001 行程开关（常闭） |
2 只 |
组合透明元件 |
|
30 |
LX19-001 行程开关（常开） |
2 只 |
组合透明元件 |
|
31 |
压力表 |
3 只 |
组合透明元件 |
|
32 |
三通 |
10 只 |
组合透明元件 |
|
33 |
四通 |
5 只 |
组合透明元件 |
|
34 |
皮管夹子 |
15 只 |
组合透明元件 |
|
35 |
220V 电源插头线 |
1 条 |
电器配件 |
|
36 |
电磁阀通用连结线 |
3 条 |
电器配件 |
|
37 |
压力继电器插头线 |
1 条 |
电器配件 |
|
38 |
活扳手 150mm 2 只
内六角扳手 M6 2 只
内六角扳手 M5 1 只
尖嘴钳 6# 1 只 孔用挡钳
6# 1 只 轴用挡钳 6# 1 只
十字螺丝刀 6# 1 只
十字螺丝 4# 1 只
一字螺丝刀 6# 1 只
一字螺丝刀 4# 1 只
剪刀 5# 1 只 |
1 盒 |
实验检修工具盒 |
|
39 |
保险管 4A 5 只
弹性插脚 30 只
油管接头（通用） 5 只
油塞 若干 502 胶水 1 瓶
各种 O 型圈 若干
各种油封 若干
各种内六角 若干 |
1 盒 |
检修备用配件盒 |
|
40 |
毛巾 |
5 条 |
附 件 |
|
41 |
透明液压皮管 |
1 米 |
材 料 |
|
42 |
专用液压油 |
1 壶 |
材 料 |
|
43 |
油盘 ( 配滤油网 ) |
1 只 |
附 件 |
|
44 |
透明液压演示系统使用手册 |
1 册 |
资 料 |
|
45 |
透明液压演示系统装箱清单 |
1 份 |
资 料 |
五、技术参数：
1．电源：AC: 220V 50HZ
2．实验台外形尺寸： 1600mm×1000mm×740mm
3．实验支架尺寸： 1100mm×600mm
4．PLC可编程序控制器：松下FP1-C14型主机，8输入、6输出。
5．低噪音空气压缩机：电源 AC220V 功率：360W
6. 液压实验泵站
工作电源：AC：220V 电机功率：750W 电机调速范围： 0-1500转/分
安全限速范围：
1000-1500转/分油泵输出最高工作压力：2.5MPa安全压力设定范围：0.3 - 2.5 MPa液压泵工作时离液压台1.5m远处噪声≤58dB
六、液压元件
|
