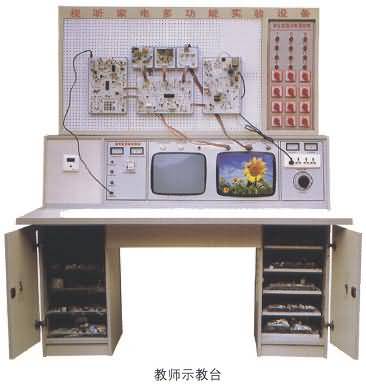

SG-99F实电实验台、家用电器实验室设备（八合一实验装置）

产品详细信息

一、概述:

家电实验设备，吸收国内外先进教学仪器的优点，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力。

卧式

二、技术指示
1、工作电源：AC220V±10%50Hz
2、外形尺寸：110高×80宽×160长cm
3、整机功率：＜0.5KVA
4、人身安全保护：输入电源隔离，浮地设计，设备具有电压漏电保护装置，短路保护。
三、功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器：彩色信号发生器具有16种测试功能，即16种标准测试信号是来判答电视机的行、场线性是否正常，彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机：具有绿色字符显示自动选台，自动存台，全自动遥控接收，PAL制等功能。电脑集成M50436，中段TA7680，解码TA7698，伴音AN5655，场扫描AN5512，波段转换LA7910。
3、黑白电视机：图像中频38MH2，伴音中频6.5MH2，TA7611，伴音TA7176，场扫描UPC1031，具有U高频头，V高频头所有波段。
4、收音机具有调频调幅功能，集成采用XC1191，功效采用LA4440，LA4440具有过压过流过热保护。
5、DVD机：DVD机兼容DVCD、SVCD、MP3、VCD等功能。
6、UPC黑白电视机：中级UPC1366，伴音UPC1353，场扫描UPC1031。
7、数码卡拉OK具有混响高低音，左右声道调节功能，混响采用BA5096。
8、录音机具有录放功能，中放采用LA3220、功放采用LA4440。
四、实验台主要配置
1、交流输入电表1只，交流电源经隔离变压输出电压表1只，行电压指示表1只，行电流表1只。
2、漏电开关1只，电源输入输出保险各1只，四连插板1只，安全隔离变压器1只，电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台，14寸彩色显示器1台，内置彩色黑白高压包各1只，内置3W杨声器3只。
5、黑白、彩电：收录音与实验台连接插座共6只。
6、上海精益FM-500型指针万用表1台。
7、铝塑板34cm×117cm 1块。
五、（八合一）功能与实验（机种配置）
能完成下列机型的所有实验：
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机（东芝二片）
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、DVD机（杜比AC-3解码）
8、UPC黑白电视机

六、智能家电音视频维修技能实训考核装置主要配置表(单台配置)

序号	设备名称	性能及材质	数量
1	学生实验桌	台面材质防火板，桌身材质三聚氰胺板1600mm×800mm×850mm	1张
2	学生实验台	卧式钢结构，背面为有机玻璃	1台
3	教师演示桌	台面材质防火板，桌身材质三聚氰胺板1600mm×800mm×850mm	1张
4	教师实验台	卧式钢结构，背面为有机玻璃	1台
5	教师电源控制系统	可随时控制学生实验台电源	1套
6	教师电脑桌	台面材质防火板，桌身材质三聚氰胺板	1张
7	实验台面板	铝塑绝缘板	2张
8	教师椅	五轮转椅	1张
9	学生凳	ABS凳面，塑钢结构	2张
10	故障演示软件	有故障实例	1套
11	实验说明书	产品实验指导	20套
12	常用工具		20套
13	立体声耳机		40只
14	彩色、黑白电视信号发生器	直选式	20台
15	全隔离调压器	内置式	20台
16	彩色显像管	14吋彩虹	20只
17	黑白显像管	14吋上海海光	20只
18	便携式万用表	FM-500	20只
19	5.1声道扬声器	内置式，左、右环绕声，左、右声道，中置，重低音	120只
20	数显电压指示表		40只
21	数显电流指示表		20只
22	电源空气开关、带短路和漏电保护	耀华牌漏电保护开关	20只
23	隔离电源输出插座	万能插座	40个
24	有线电视信号输出结构		20套

七、智能家电音视频维修技能实训考核装置单元板配置表

序号	产品名称		数量
单台配置1	彩色东芝两片电视机	东芝两片机控制遥控	1块
2		彩色电视机遥控实验线路板	1块
3		彩电高频调谐中放伴音实验线路板	1块
4		彩电解码、亮度、视频放大实验线路板	1块
5		彩电行场扫描实验线路板	1块
6	黑白电视	TA黑白电视机高频头、中放、伴音和视放实验线路板；	1块
7		TA黑白电视机行场扫描实验线路板；	1块
8		黑白电视机稳压电源实验线路板	1块
9		UPC 黑白电视机高频头中放伴音视放实验线路板	1块
10		UPC 黑白电视机行场扫描实验线路板	1块
11	DVD部分	DVD 机芯及伺服电路实验线路板	1块
12		DVD 开关稳压电源实验线路板	1块
13		DVD 电脑控制、显示及遥控电路实验线路板	1块
14	AC-3	AC-3、DTS双解码及2-5.1声道3D环绕声实验线路板	1块
15	功放	功放前置放大及显示电路实验线路板	1块
15	功放	功放电源及功率放大电路实验线路板	1块
16	录放机	录音、放音、功率放大实验线路板	1块
17	收音机	调频、调幅超外差式立体声收音机实验线路板	1块

八、实验项目
1、利用电视信号发生器测试与检修黑白电视机的方法；
2、利用电视信号发生器测试与检修彩色电视机的方法；
3、调频、调幅立体声收音机工作原理的分析；
4、调频、调幅立体声收音机的操作与实验方法；
5、录放机基本参数的测试方法；
6、录放机的操作与实验方法；
7、东芝二片彩电微处理器M50436-560SP的认识与功能分析；
8、东芝二片彩电微处理器M50436-560SP遥控电路常见故障的检修方法；
9、东芝二片彩电公共通道与伴音通道的电路分析；
10、东芝二片彩电TA7698解码电路与图像电路分析；
11、了解模拟量控制的原理；
12、行频、行幅的调整；
13、红外遥控器的发送与接收；
14、帧频、帧幅和帧中心的调整；
15、聚焦的调整；
16、白平衡的调整；
17、副亮度的调整；
18、色同步相位的调整；
19、延时解调器幅度的调整；
20、屏幕字符位置的调整；
21、东芝二片彩电AFT电压丢失，不能预置故障演示；
22、东芝二片彩电L频段电压丢失，L频段节目不能预置故障演示；
23、东芝二片彩电微处理器无亮度控制信号输出，亮度失控故障演示；
24、东芝二片彩电微处理器无音量控制信号输出，音量失控故障演示；
25、东芝二片彩电微处理器第8脚无AFT开关信号输出，不能预置故障演示；
26、东芝二片彩电U频段电压丢失，U频段节目不能预置故障演示；
27、东芝二片彩电AFT开关信号丢失，不能锁台故障演示；
28、东芝二片彩电不能正常提取存储器数据，无法选台故障演示；
29、东芝二片彩电存储器-30V擦除电压丢失，不能更新数据故障演示；
30、东芝二片彩电行脉冲丢失，无字符故障演示；
31、东芝二片彩电字符消隐信号丢失，字符窜色、模糊不清故障演示；
32、东芝二片彩电场同步脉冲丢失，不能锁台；
33、东芝二片彩电AV/TV控制信号丢失，不能进行AV/TV转换故障演示；
34、东芝二片彩电0~30V调谐电压和U段电压异常，不能调谐电台故障演示；
35、东芝二片彩电0~30V调谐电压和H段电压异常，不能调谐电台故障演示；
36、东芝二片彩电M50436的第2脚的音量控制信号未送到TA7680的第1脚，音量失控故障演示；
37、东芝二片彩电TA7680局部损坏，无声音故障演示；
38、东芝二片彩电TA7680的AGC电路异常，图像效果变差故障演示；
39、东芝二片彩电视频输出异常，无图像故障演示；
40、东芝二片彩电6。5M伴音中频丢失，无声音故障演示；
41、东芝二片彩电声音通道故障，无声音故障演示；
42、东芝二片彩电中放无音频信号输出，无声音故障演示；
43、东芝二片彩电伴音功放对管有一只损坏，音质变差，音量变小故障演示；
44、东芝二片彩电中放无视频信号输出，无图象、无光栅故障演示；
45、东芝二片彩电色度延迟信号丢失，彩色变淡，有爬行现象故障演示；
46、东芝二片彩电4.43M晶振损坏,无彩色故障演示；
47、东芝二片彩电TA7698局部损坏,出现水平一条亮线故障演示；
48、东芝二片彩电场同步信号丢失,场不同步故障演示；
49、东芝二片彩电消亮点电路故障,关机有亮点. 故障演示；
50、东芝二片彩电亮度信号丢失,图像变暗、模糊不清故障演示；
51、东芝二片彩电G-Y信号丢失，缺绿色故障演示；
52、东芝二片彩电B-Y信号丢失，缺蓝色故障演示；
53、东芝二片彩电R-Y信号丢失，缺红色故障演示；
54、东芝二片彩电对比度电路故障，图像暗淡、对比度差故障演示；
55、东芝二片彩电行同步信号丢失，行不同步故障演示；
56、东芝二片彩电行振荡电路丢失，无图像、无声音、无光栅故障演示；
57、DVD视盘机的基本操作；
58、DVD视盘机工作原理分析；
59、DVD视盘机的基本组成的认识；
60、激光头的工作原理分析；
61、DVD视盘机参数的测量；
62、DVD视盘机维修时的操作方法；
63、DVD显示屏无显示故障演示；
64、DVD显示控制电路CLK信号丢失故障演示；
65、DVD显示控制电路SB信号丢失故障演示；
66、DVD显示控制电路DATA信号丢失故障演示；
67、DVD键控电路故障一故障演示；
68、DVD键控电路故障二故障演示；
69、DVD键控电路故障三故障演示；
70、DVD+5V电源电路故障演示；
71、DVD -12V电源电路故障演示；
72、DVD+12V电源电路故障演示；
73、黑白电视电机行扫描电路的工作原理与故障分析；
73、黑白电视电机场扫描电路的工作原理与故障分析；
75、黑白电视电机图像通道电路的工作原理与故障分析；
76、黑白电视电机伴音电路的工作原理与故障分析；
77、黑白电视电机同步分离电路的工作原理与故障分析；
78、TA黑白电视机电源取样电路故障演示；
79、TA黑白电视机电源调整管损坏故障演示；
80、TA黑白电视机电源电路异常故障演示；
81、TA黑白电视机TA7609损坏故障演示；
82、TA黑白电视机场推动管损坏故障演示；
83、TA黑白电视机场输出对管损坏故障演示；
84、TA黑白电视机行消隐信号丢失,有回扫线故障演示；
85、TA黑白电视机AFC电路故障,行不同步故障演示；
86、TA黑白电视机行逆程电容失效,行幅不足故障演示；
87、TA黑白电视机视放+100V电压丢失故障演示；
88、UPC黑白电视机高频头损坏故障演示；
89、UPC黑白电视机CD1366的AGC电路故障演示；
90、UPC黑白电视机CD1353故障演示；
91、UPC黑白电视机音量控制电位器故障演示；
92、UPC黑白电视机视放管损坏故障演示；
93、UPC黑白电视机行场消隐电路故障演示；
94、UPC黑白电视机场同步电路故障演示；
95、UPC黑白电视机行振荡电路故障演示；
96、UPC黑白电视机AFC电路故障演示；
97、UPC黑白电视机行消隐电路故障演示；
98、UPC黑白电视机场输电路故障演示；
99、UPC黑白电视机稳压电源故障演示；
100、功放基本电路分析；
101、BA5096工作原理分析；
102、功放R声道无声故障演示；
103、功放R声道失真故障演示；
104、功放L声道无声故障演示；
105、功放L声道失真故障演示；
106、功放前置电路故障演示；
107、功放混响电路故障演示；
108、功放声音输入电路故障演示；
109、功放运算放大器电路故障演示；
110、功放显示电路故障演示；
