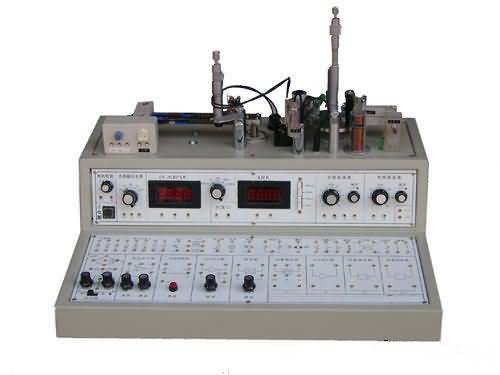

SG-CSY810A传感器系统实验平台

传感器实验台主要由四部分组成：传感器安装台、显示与激励源、传感器符号及引线单元、处理电路单元。
传感器安装台部分：装有双平行振动梁（应变片、热电偶、PN结、热敏电阻、加热器、压电传感器、梁自由端的磁钢）、激振线圈、双平行梁测微头、光纤传感器的光电变换座、光纤及探头小机电、电涡流传感器及支座、电涡流传感器引线Φ3.5插孔、霍尔传感器的二个半圆磁钢、振动平台（圆盘）测微头及支架、振动圆盘（圆盘磁钢、激振线圈、霍尔片、电涡流检测片、差动变压器的可动芯子、电容传感器的动片组、磁电传感器的可动芯子）、扩散硅压阻式传感器、气敏传感器及湿敏元件安装盒.

    显示及激励源部分：电机控制单元、主电源、直流稳压电源（±2V－±10V档位调节）、F／V数字显示表（可作为电压表和频率表）、动圈毫伏表（5mV-500mV）及调零、音频振荡器、低频振荡器、±15V不可调稳压电源。

    实验主面板上传感器符号单元：所有传感器（包括激振线圈）的引线都从内部引到这个单元上的相应符号中，实验时传感器的输出信号（包括激励线圈引入低频激振器信号）按符号从这个单元插孔引线。

处理电路单元：电桥单元、差动放大器、电容放大器、电压放大器、移相器、相敏检波器、电荷放大器、低通滤波器、涡流变换器等单元组成。

    CSY实验仪配上一台双线（双踪）通用示波器可做几十种实验。教师也可以利用传感器及处理电路开发实验项目。




产品特点：

   (1)　能满足大部分高校的传感器实验要求

   (2)  结构紧凑，小巧轻便，容易搬动采用线性电源，纹波干扰小，安全系数高

   (3)  可根据需求配9-15种传感器

   (4)  可完成40多项实验内容

技术指标：

    电源：AC　220V±5%，50Hz

    功率：0.5KW

实验仪尺寸：520*390*300mm

产品组成：

   (1)　金属应变式传感器

   (2)　热电偶（热电式）传感器

   (3)　差动变压器

   (4)　电涡流位移传感器

   (5)　霍尔式传感器

   (6)　磁电式传感器

   (7)　压电传感器

   (8)　电容式传感器

   (9)　压阻式压力传感器

   (10)　光纤传感器

   (11)　PN结温度传感器

   (12)　热敏电阻

   (13)　气敏传感器

   (14)　湿敏电阻

   (15)　光电转速传感器

   (16)  光敏电阻

   (17)  硅光电池

   (18)  光电模块

   (19)  电流源模块

   (20)  发光二极管

   (21)  光敏二极管
